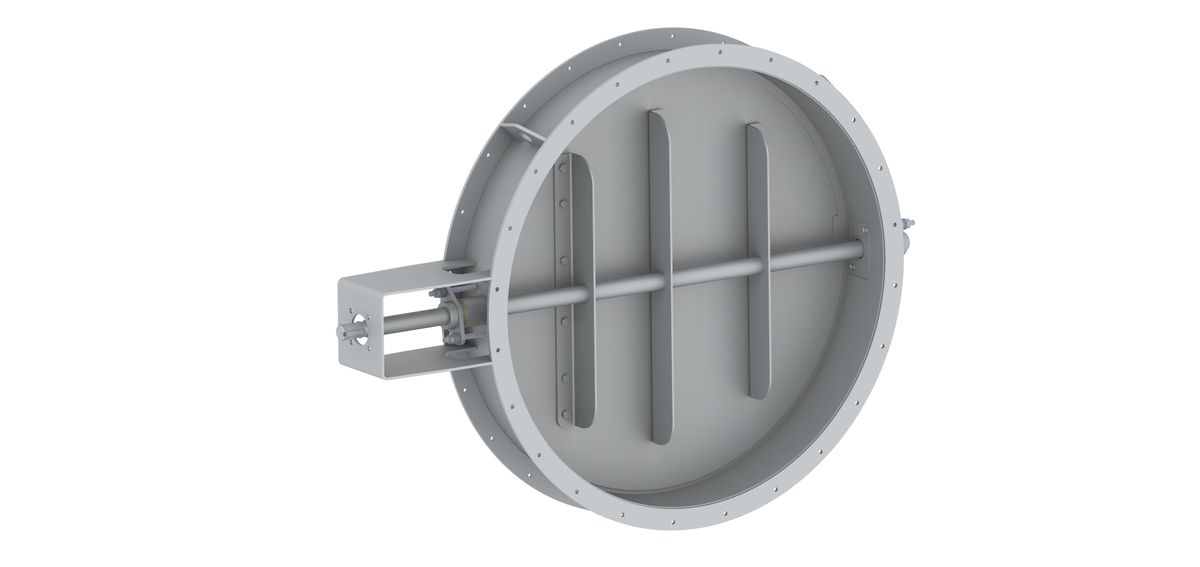

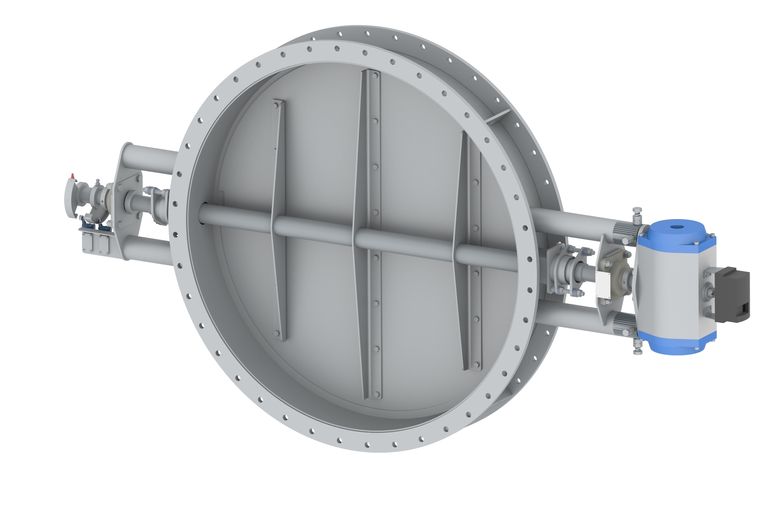

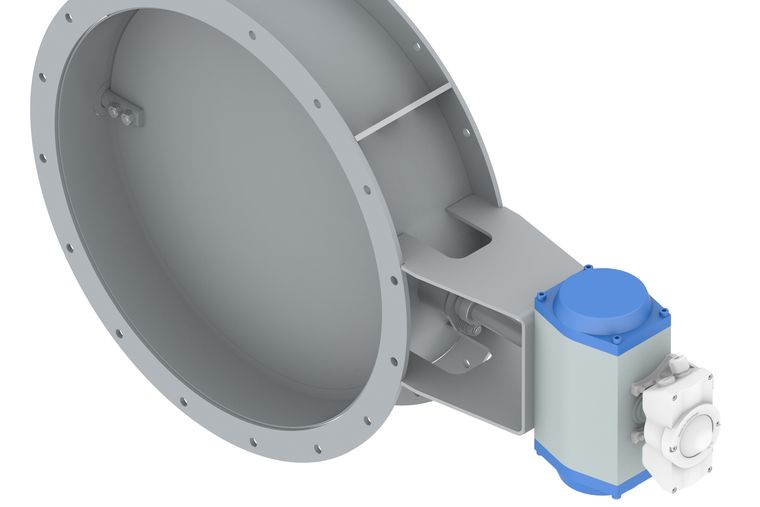

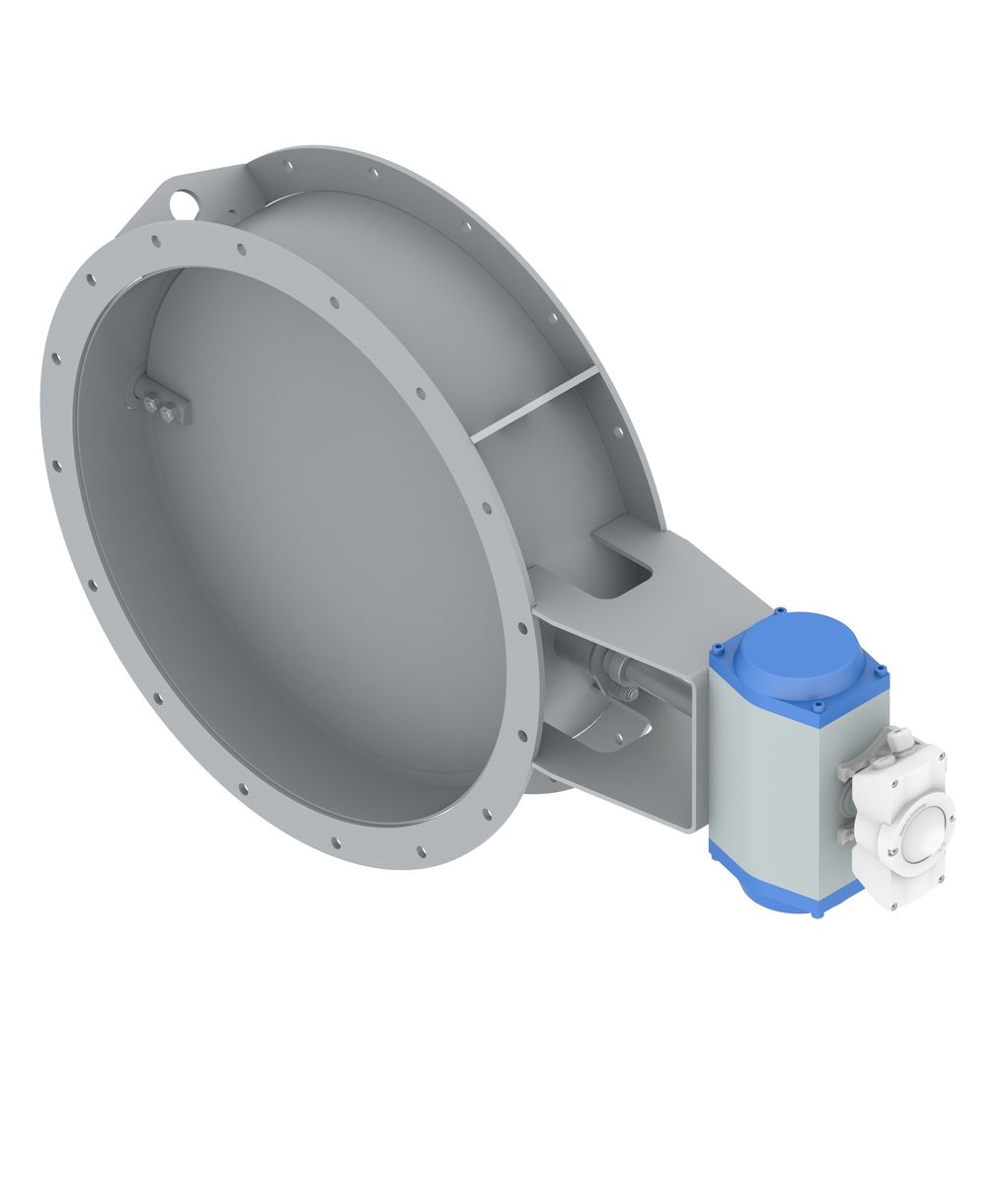

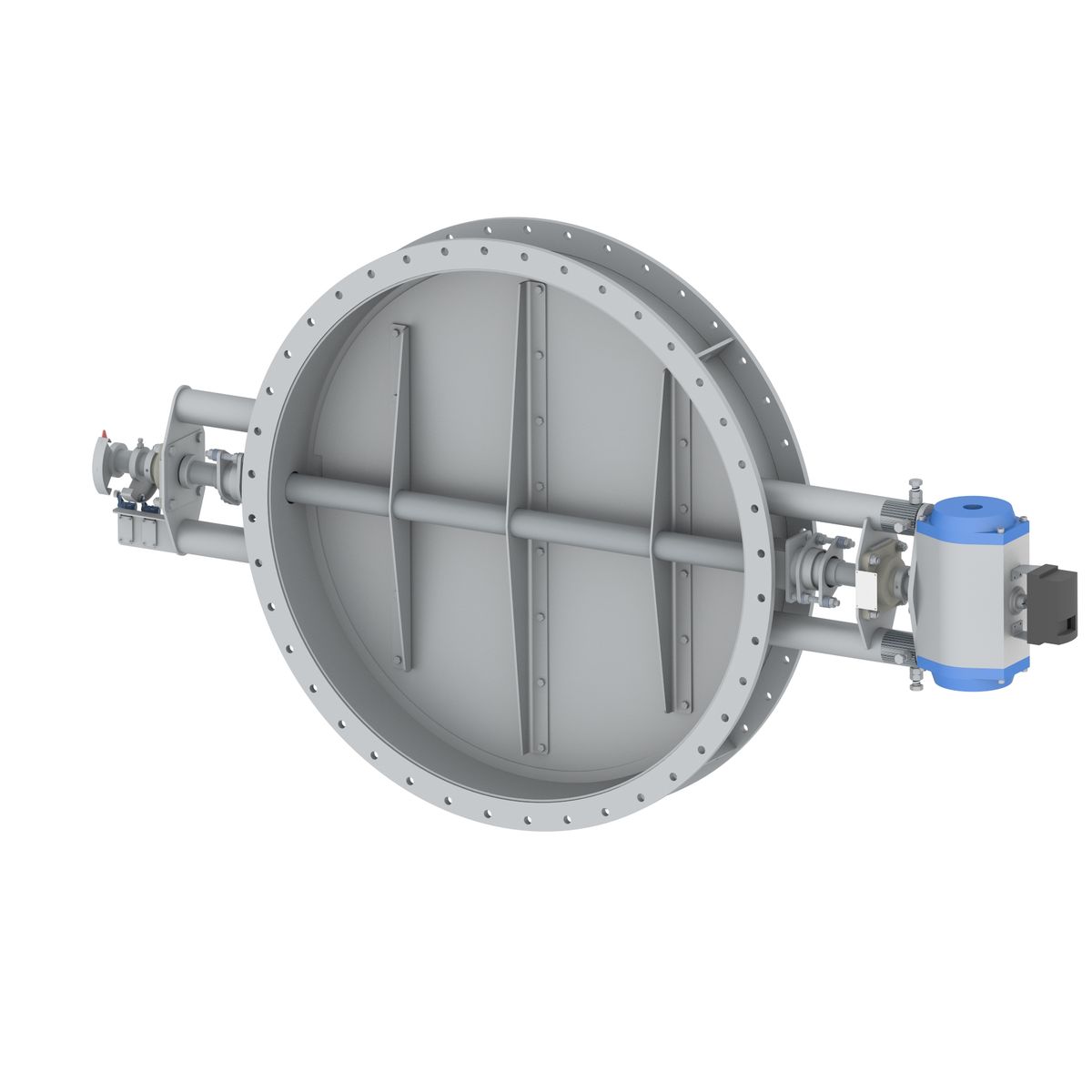

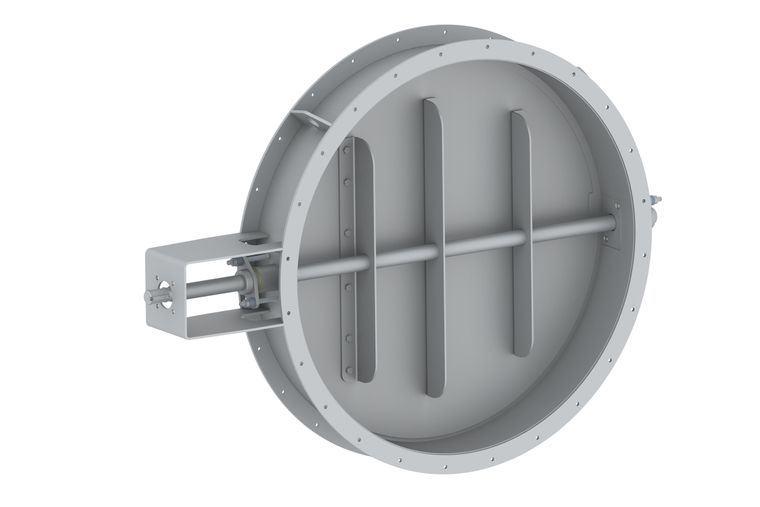

Drehflügelklappe

Einsatz und Funktion

• werden in Kanälen von Gasturbinen, Raffinerien etc. eingesetzt, um den Volumenstrom zu regeln oder abzusperren

• Die Einbaulage kann horizontal, vertikal oder auch schräg sein

Konstruktionsbeschreibung und Details:

Ausführungen und Abmessungen:

• Drehflügelklappen besitzen einen Flügel

• Klappen mit zwei oder mehr Flügeln sind unter Jalousieklappen zu finden

• Runde Drehflügelklappen : Nennweiten von DN 300 mm  bis DN 3500 mm

•  Eckige Drehflügelklappen: Nennweiten von 300 mm x 300 mm bis 2000 mm x 2000 mm

•  Größere Maße besitzen meist mehrere Flügel und werden unter Jalousieklappen angeboten

• Standardmässige Einbaulängen sind 120mm bis 240mm

Dichtigkeit / Abdichtungstyp

• Unsere verschiedenen Abdichtungstypen können Sie sich auf der  folgenden Seite ansehen: Abdichtungstypen

Kanalanschluss:

• Auf der Ein- sowie auf der Auslassseite mit Flanschen versehen

Druck:

• bis 500 mbar

Temperatur:

• bis 680°C

Werkstoff:

• Kohlenstoffstahl und/oder Edelstahl

• Grundsätzliches zum Werkstoff

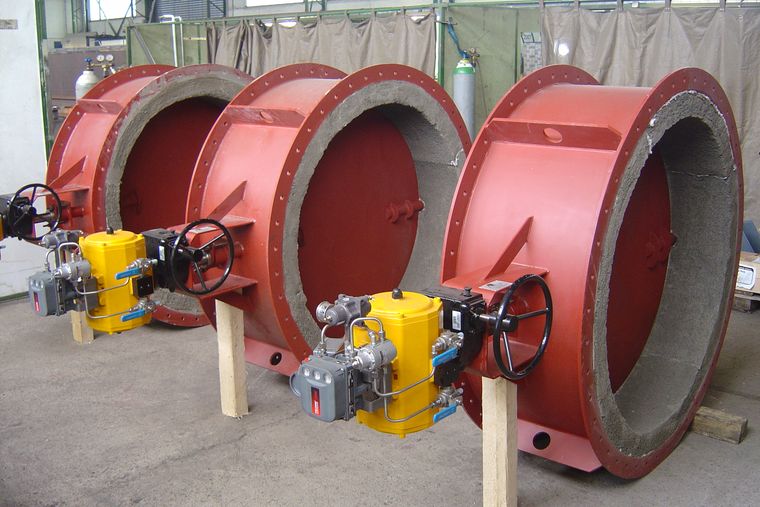

Isolierung:

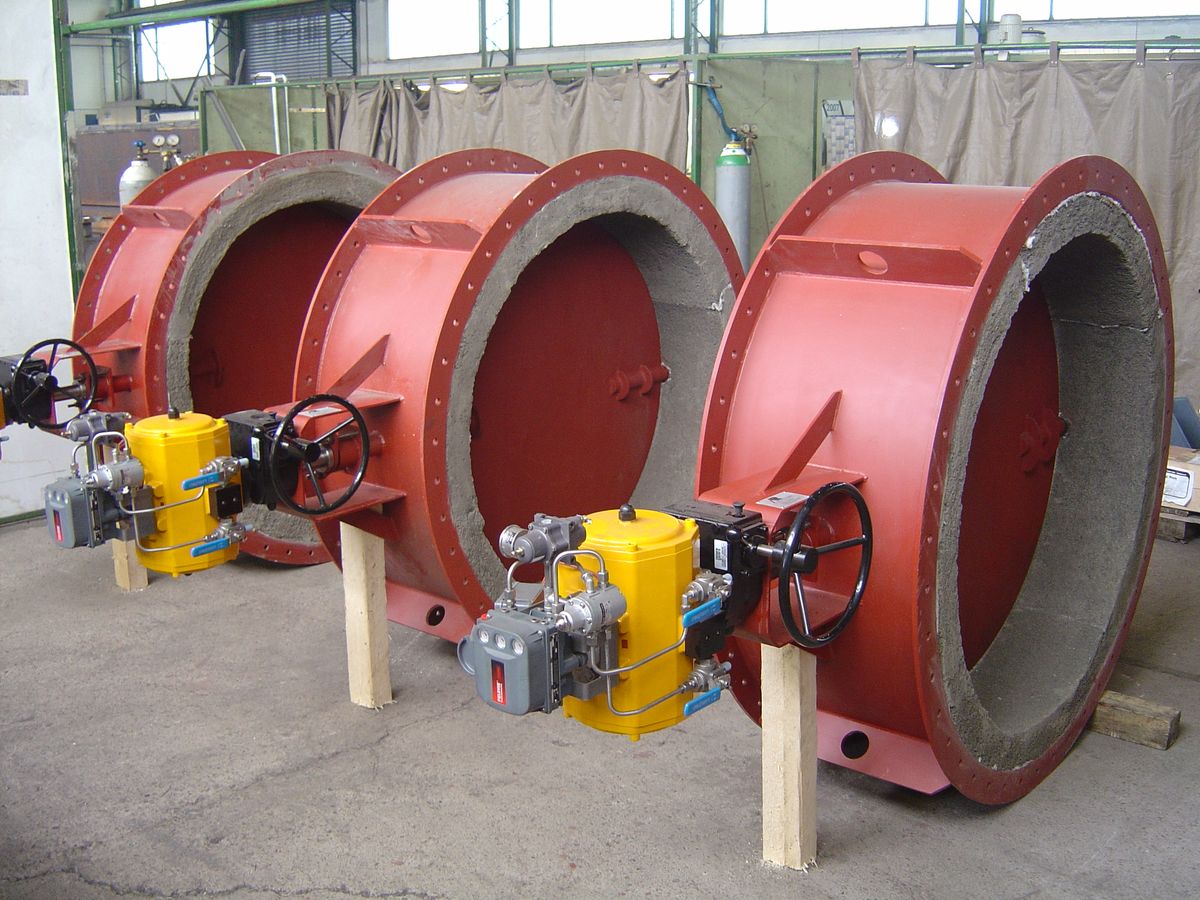

• mit oder ohne Isolierung

• Innen- oder Außenisolierung

• Betonauskleidung

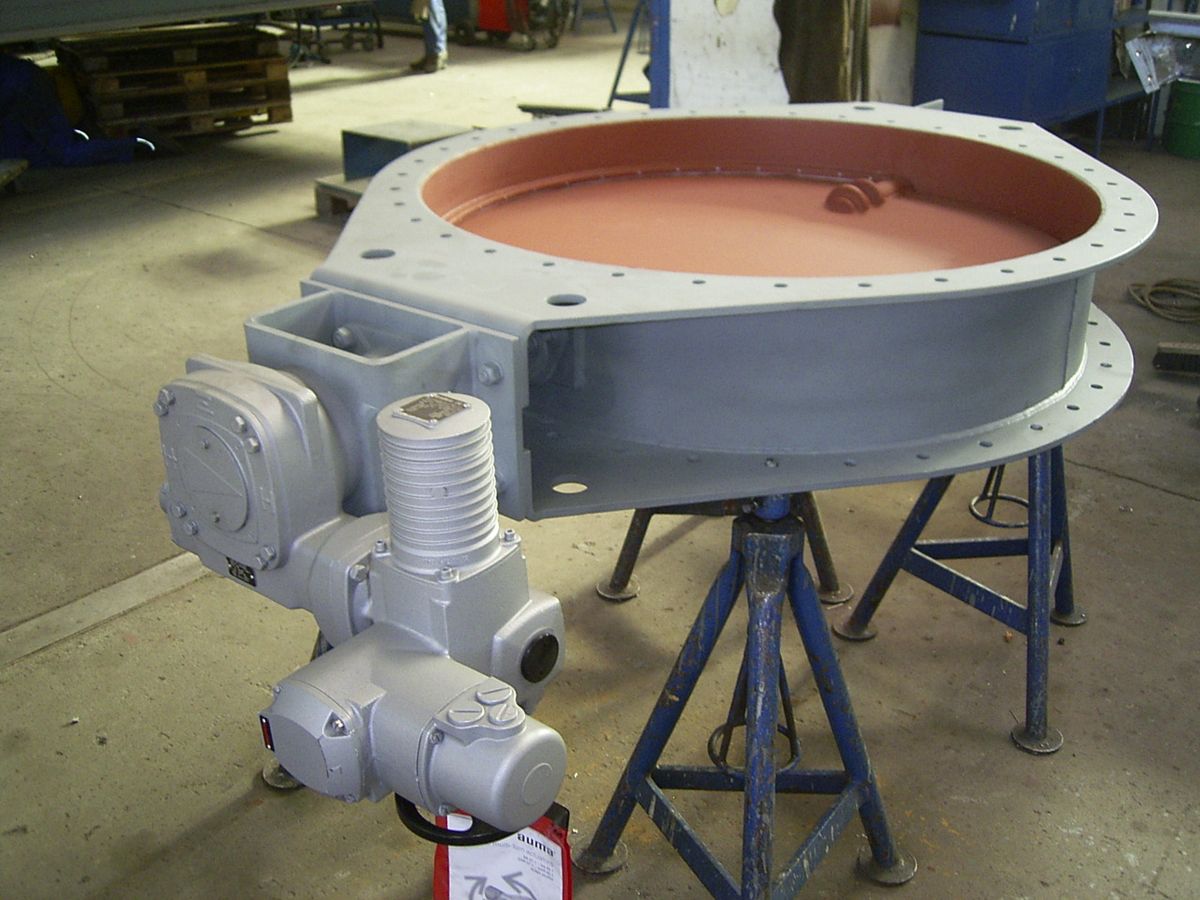

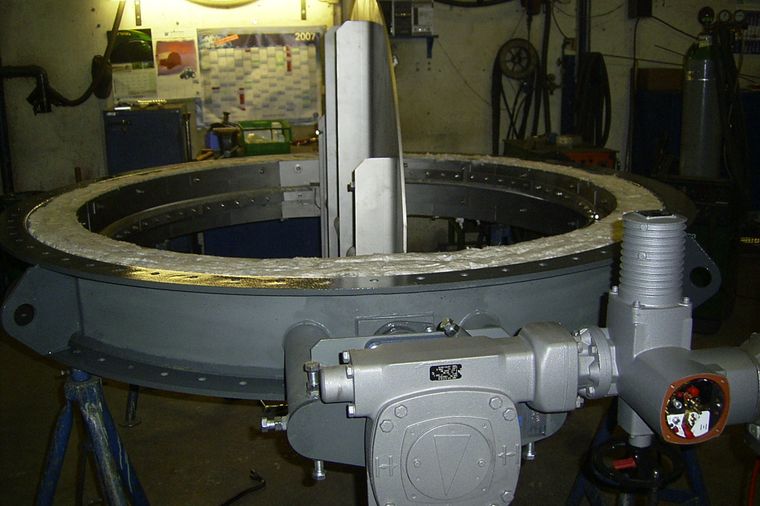

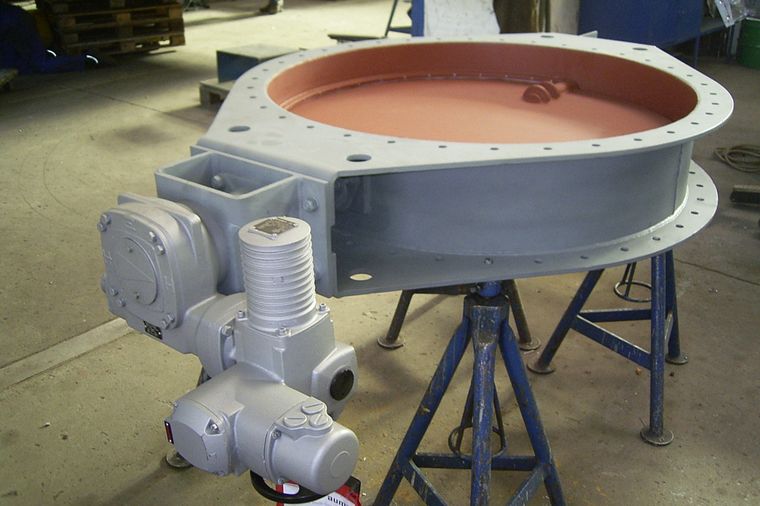

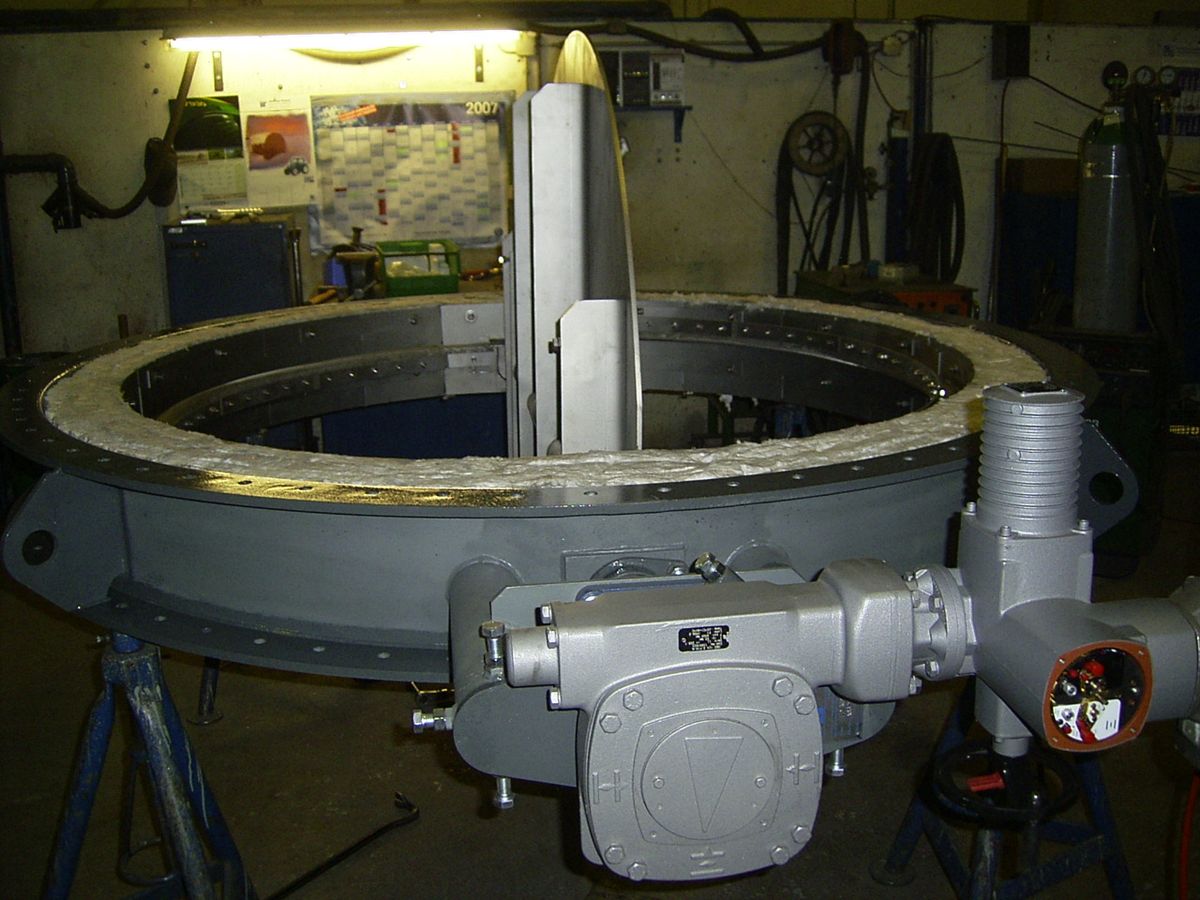

Antrieb und Steuerung:

• elektrisch

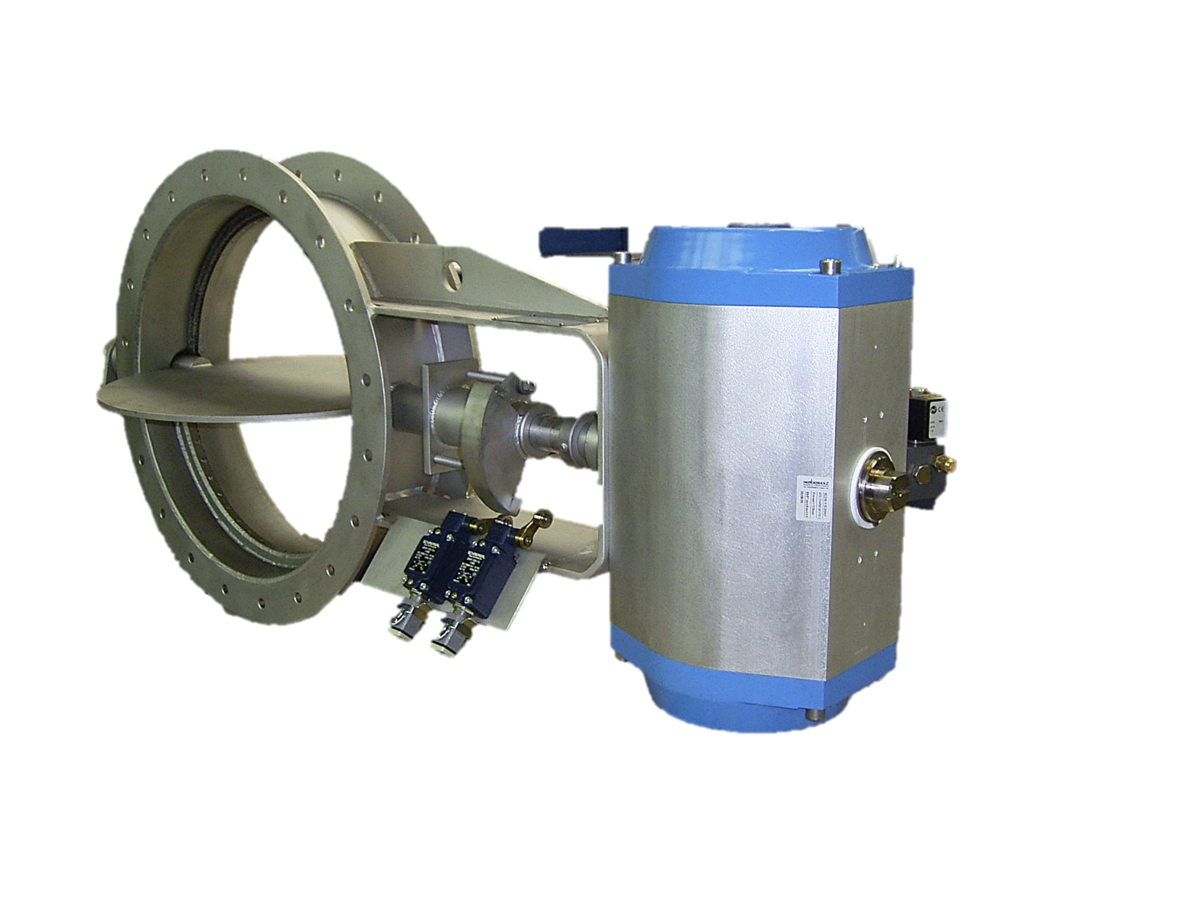

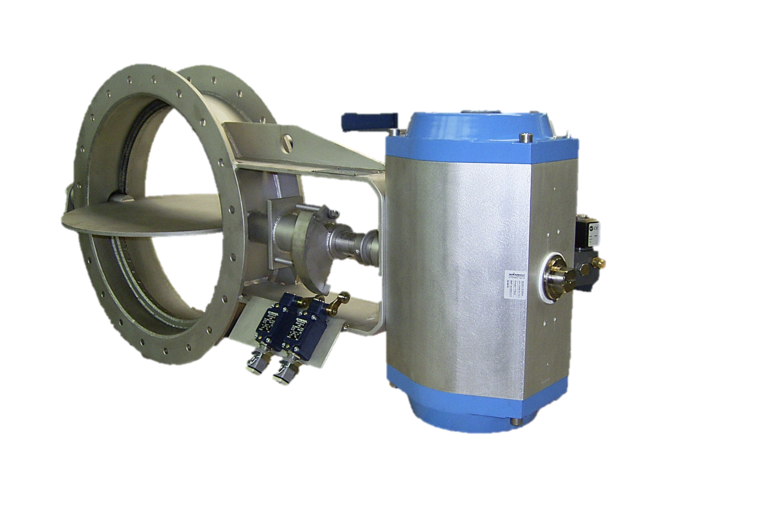

• pneumatisch

• hydraulisch

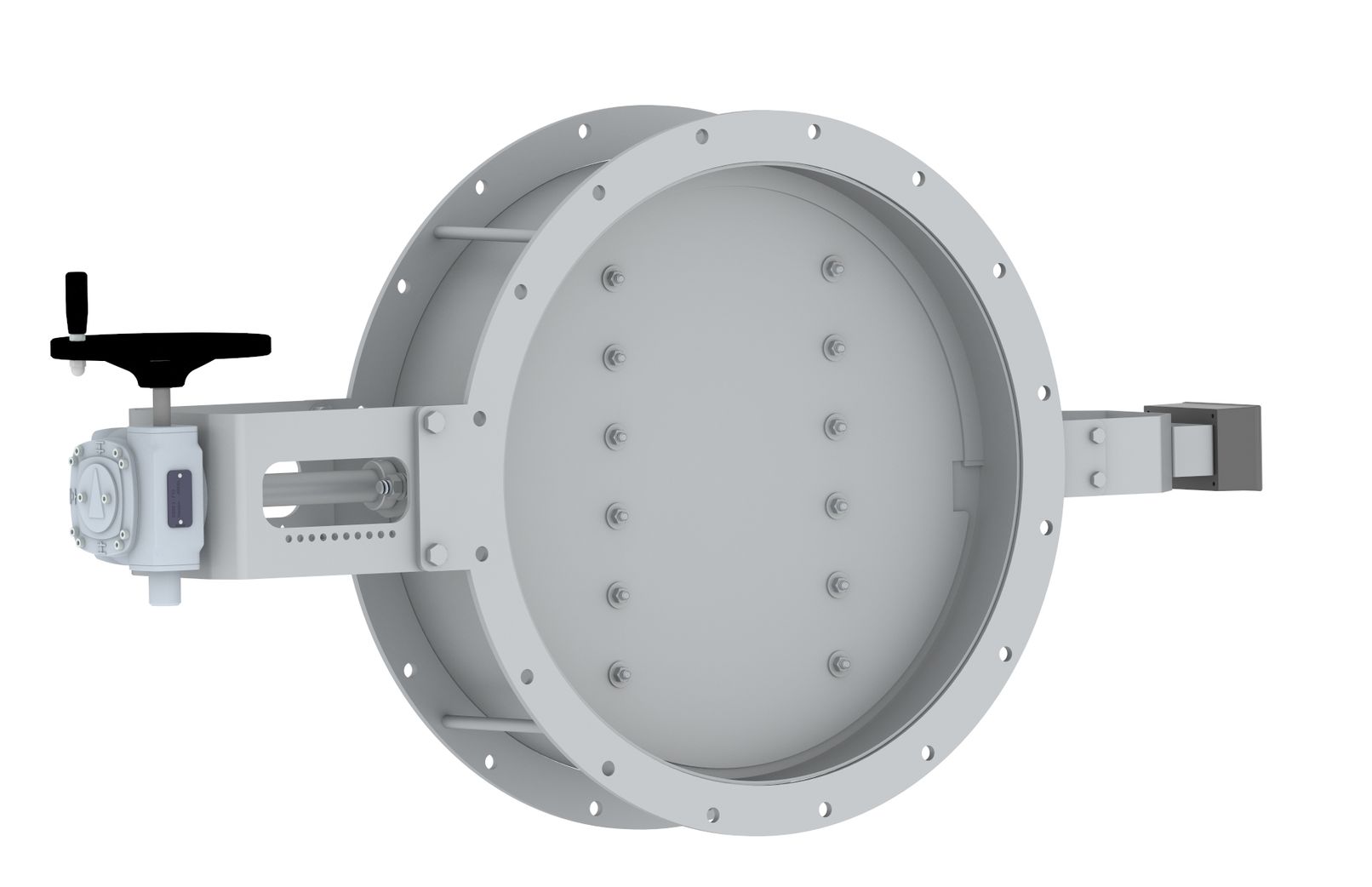

• manuell mit Hebel oder

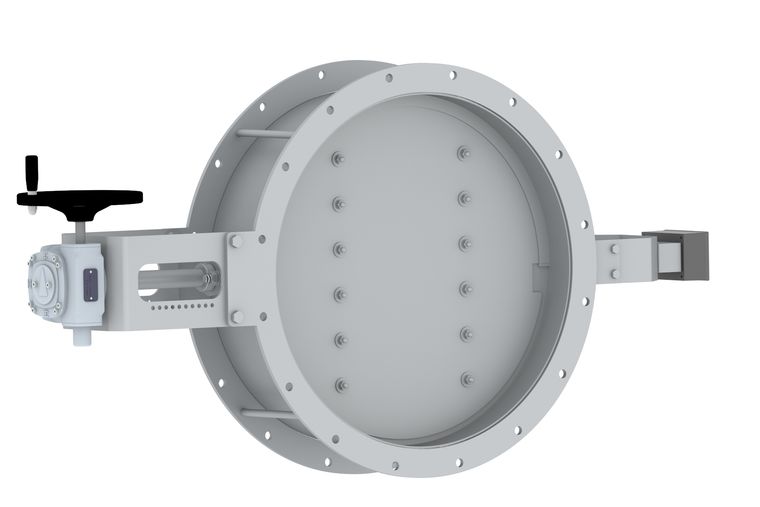

• Getriebe mit Handrad

Positionsrückmeldung:

• externe Positionsschalter (mechanische oder Näherungsinitiatoren) aller namhaften Firmen können auf Anfrage vorgesehen und mitgeliefert werden

Korrosionsschutz nach EN ISO 12944:

Korrosionschutz erfolgt nach Spezifikation durch Kunden
