AID

Frischluftklappe

(Air Intake, Luftklappe, Zuluftklappe, Lufteintrittsklappe, Lufteinlassklappe, Ansaugluftklappe, Ansaugkanalklappe, Absperrklappe, MBL-Klappe)

Produktinformationen



Einsatz und Funktion

  • Frischluftansaugklappen werden im Ansaugkanal von Gasturbinen vorgesehen und verhindern das Auskühlen während des Turbinenstillstandes
  • Die Klappen können horizontal, vertikal oder auch schräg eingebaut werden

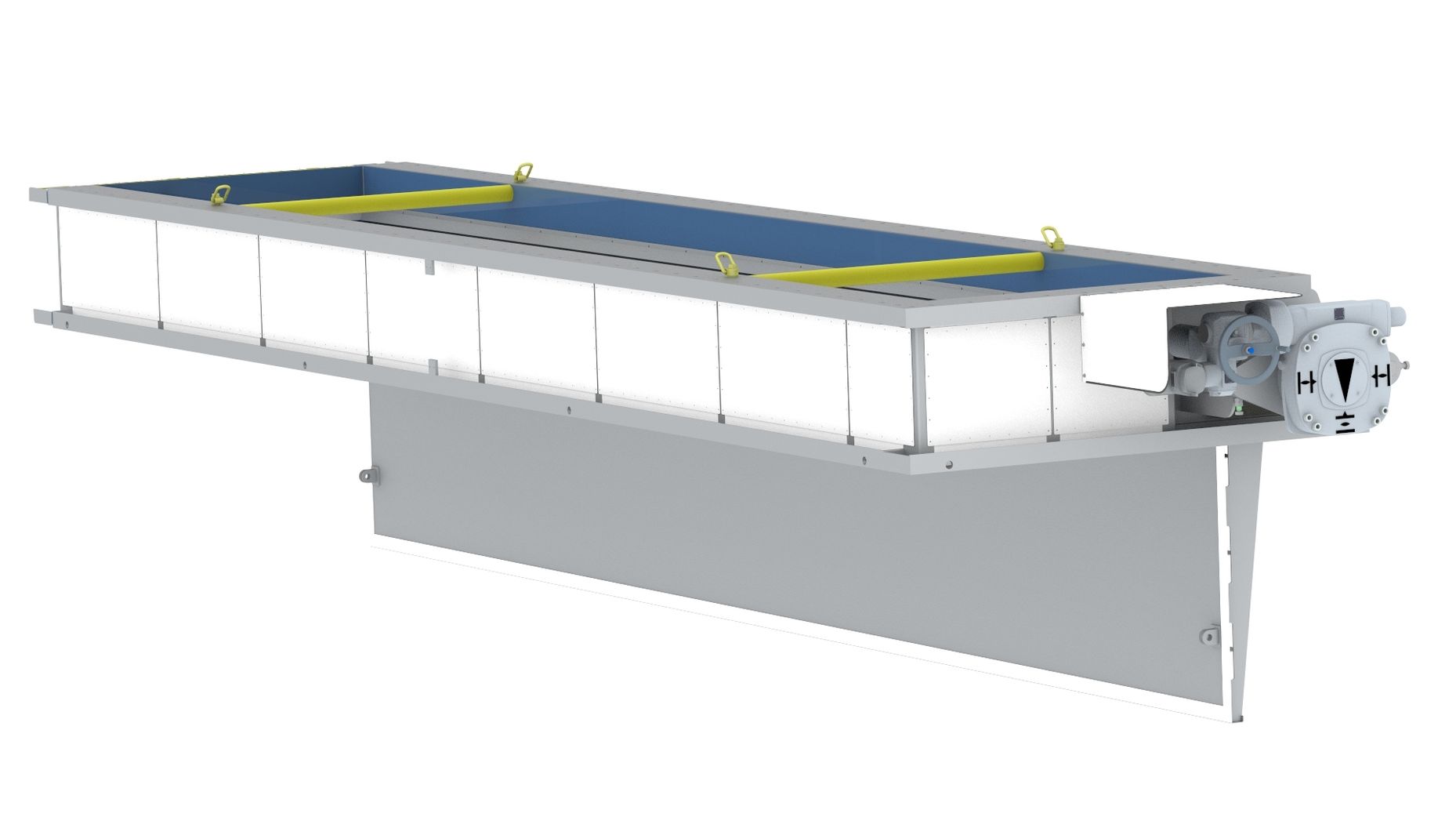

Konstruktionsbeschreibung:

  • Klappenrahmen als doppelwandiges Kanalstück mit eingeschweißter Dichtleiste
  • Einlass- als auch auslassseitig mit Flanschen versehen

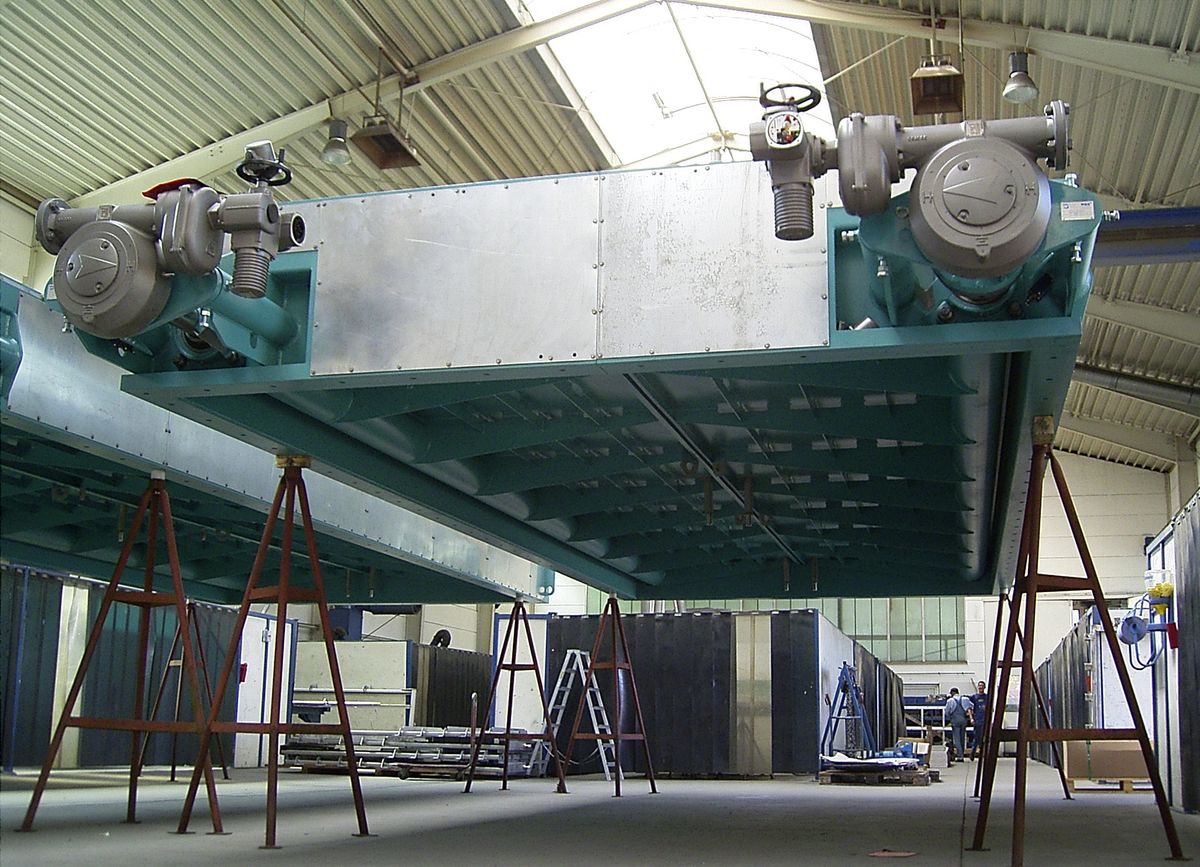

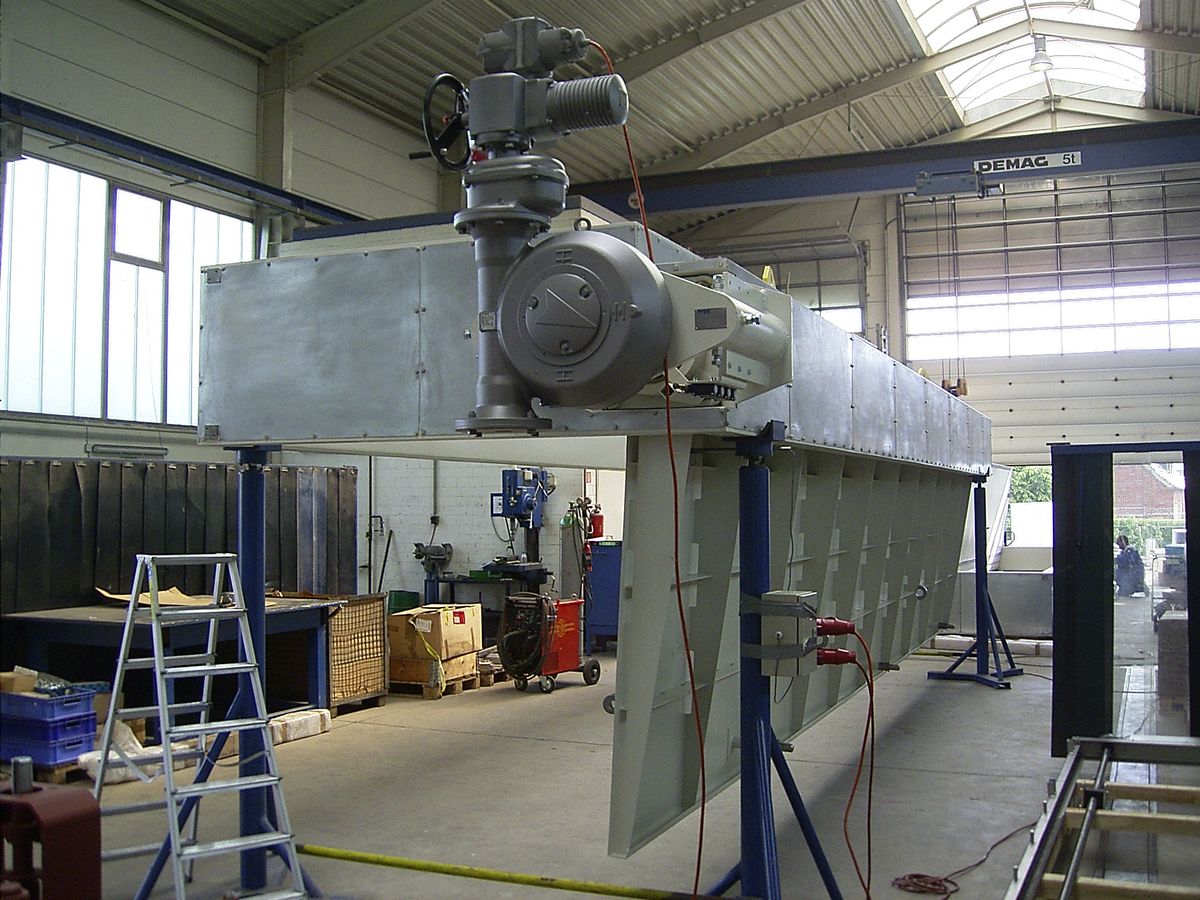

  • Je nach Baugröße kann die Klappe sowohl mit einem, als auch mit zwei separat angetriebenen Flügeln ausgeführt werden
  • Die Klappenwelle ist in einer seitlichen Tasche angeordnet, sodass beim geöffnetem Flügel der komplette Kanalquerschnitt freigegeben wird

Abmessungen:

  • Abmessungen der Frischluftklappen wie lichte Weite oder Einbauhöhe erfolgen nach Kundenwunsch

Werkstoff:

  • Kohlenstoffstahl und/oder Edelstahl

Isolierung:

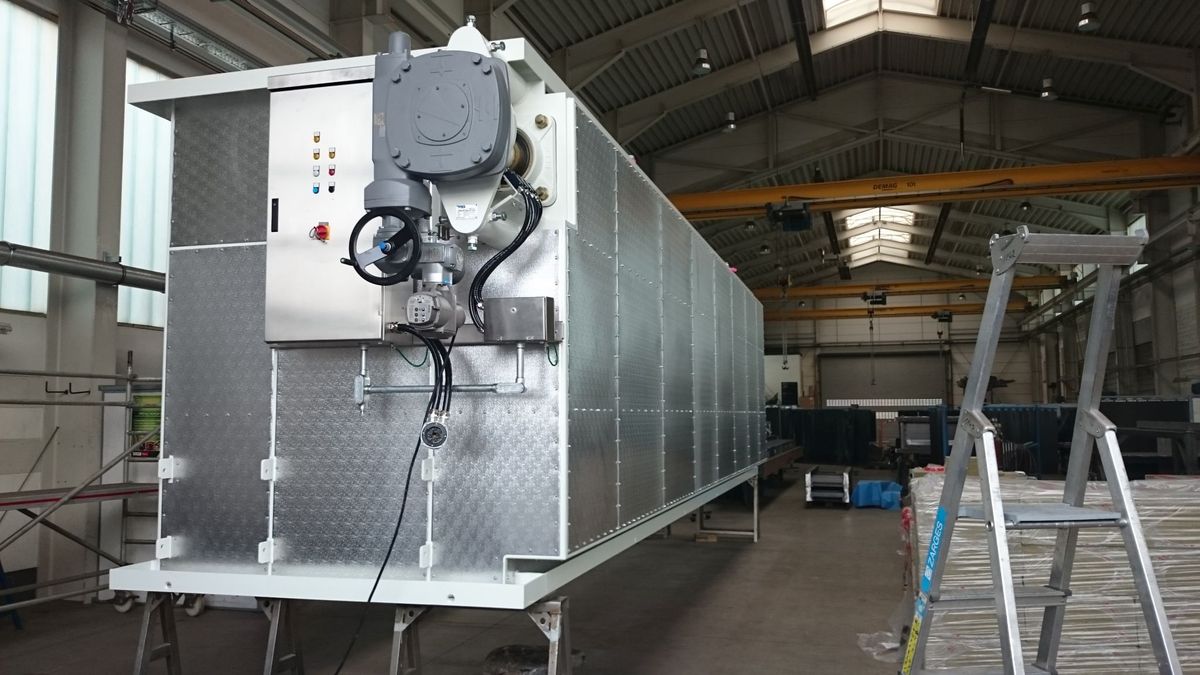

  • fertig isoliert als doppelwandiges Kanalstück
  • oder vorbereitet zur bauseitigen Isolierung

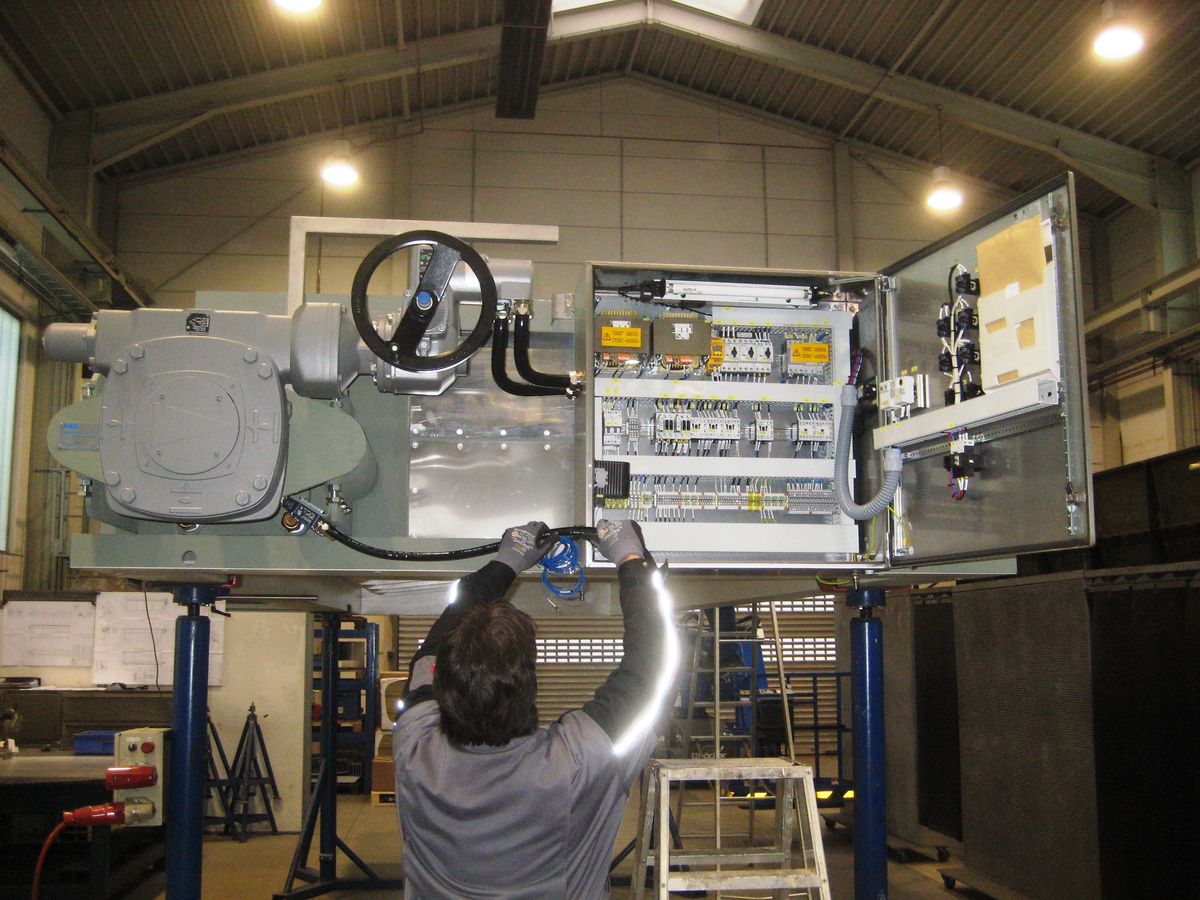

 Antrieb:

  • standardmäßig elektrisch

Korrosionsschutz nach EN ISO 12944:

  • Korrosionschutz erfolgt nach Spezifikation durch Kunden

Sicherheit:

  • Auf Wunsch kann die Klappe mit einer Rutschkupplung ausgerüstet werden, sodass sie sich bei einem spezifizierten Differenzdruck automatisch öffnet
