Umschaltklappe

(Diverter, Bypassumschaltklappe, 3-Wege-Klappe)

Produktinformationen



Einsatz und Funktion

  • Umschaltklappen werden hinter Gasturbinen eingesetzt, um den Abgasstrom auf den Kessel bzw. den Bypasskamin zu lenken oder zwischen diesen aufzuteilen

Konstruktionsbeschreibung und Details:

Ausführungen und Abmessungen:

  • hat einen exzentrisch gelagerten Flügel, der elektrisch, hydraulisch oder pneumatisch angetrieben wird

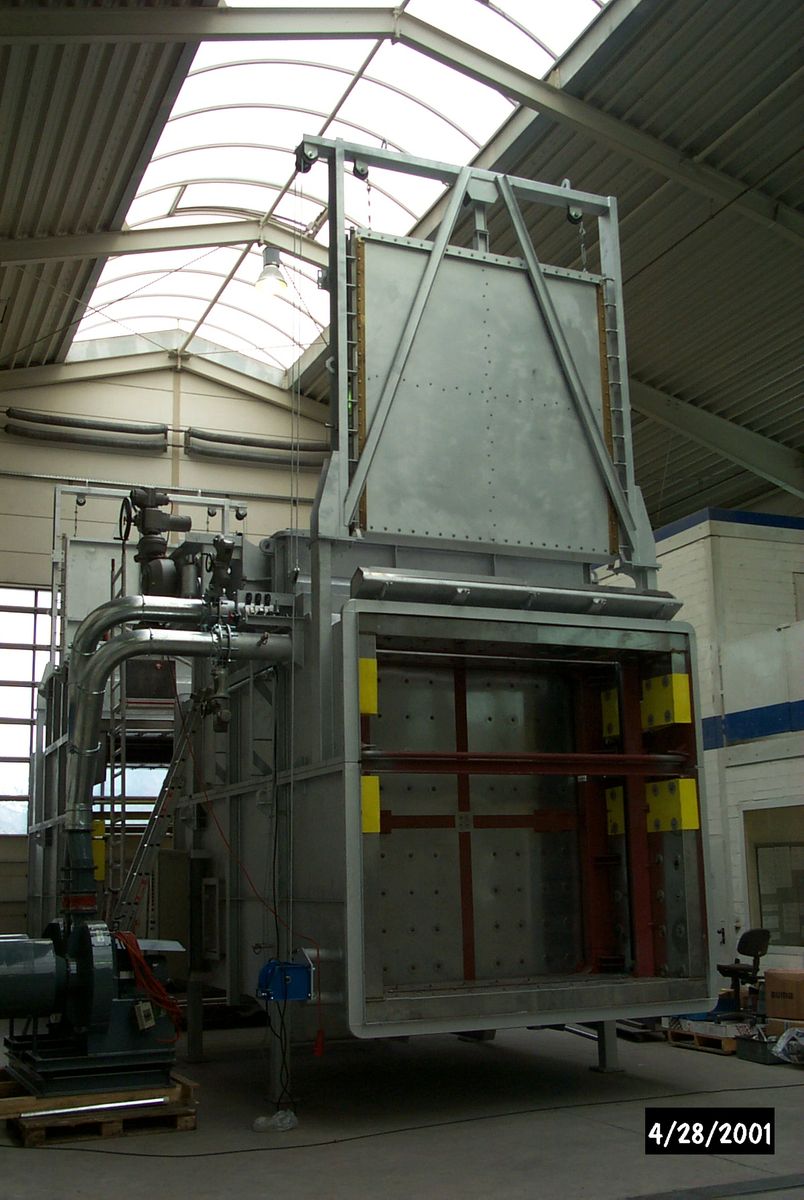

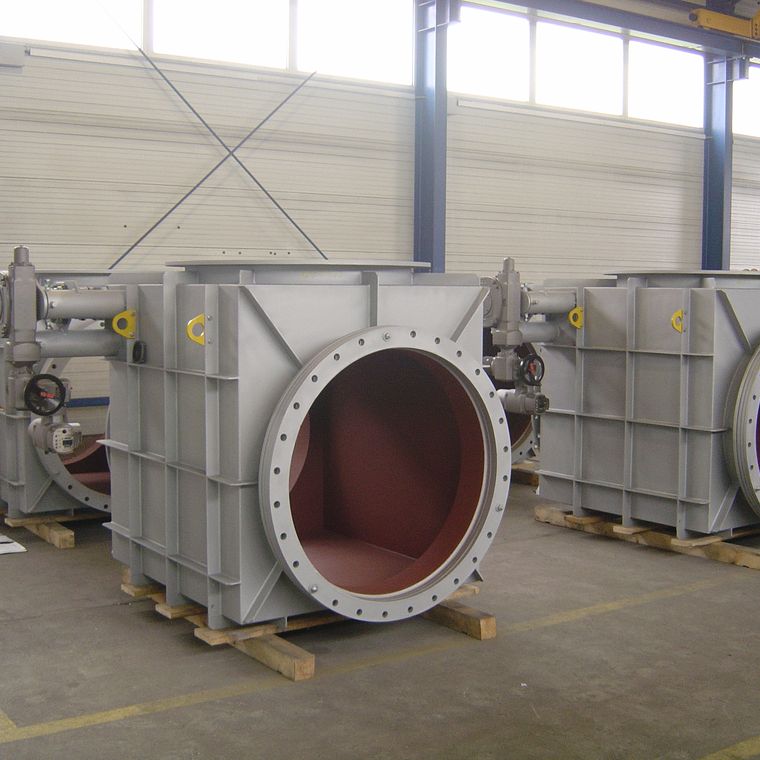

  • je nach Größe als Schwenkklappe oder mit Spannhebel-Schubstangen-System

Dichtigkeit / Abdichtungstyp

  • Unsere verschiedenen Abdichtungstypen können Sie sich auf der  folgenden Seite ansehen: Abdichtungstypen

Kanalanschluss:

  • Auf der Ein- sowie auf den Auslassseiten mit Flanschen versehen, auf Wunsch direkt als Kompensatorflansch ausgeführt

Druck:

  • bis 100 mbar

Temperatur:

  • bis 680°C

Werkstoff:

Isolierung:

  • mit oder ohne Isolierung

  • Innen- oder Außenisolierung

Antrieb und Steuerung:

  • elektrisch

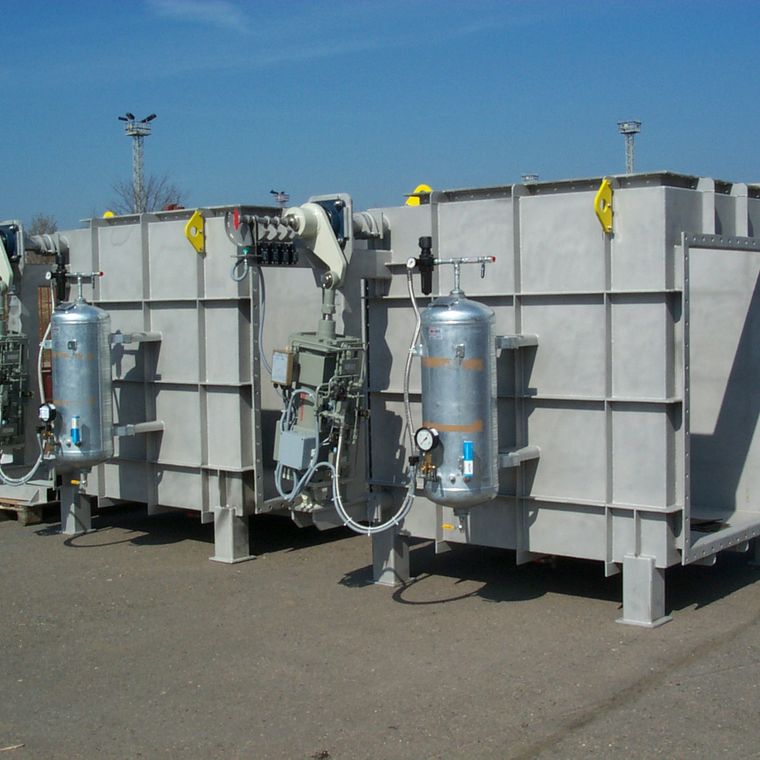

  • pneumatisch

  • hydraulisch

Positionsrückmeldung:

  • externe Positionsschalter (mechanische oder Näherungsinitiatoren) aller namhafter Firmen können auf Anfrage vorgesehen und mitgeliefert werden

  • optional Drehwinkelmeßumformer zur kontinuierlicher Stellungsanzeige

Korrosionsschutz nach EN ISO 12944:

Korrosionschutz erfolgt nach Spezifikation durch Kunden


Produktanfrage

Sind Sie interessiert oder haben Sie Fragen zu unserem Produkt?

Stellen Sie eine unverbindliche Produktanfrage!

Rufen Sie uns einfach an oder schreiben uns eine E-mail an info(at)wes.de

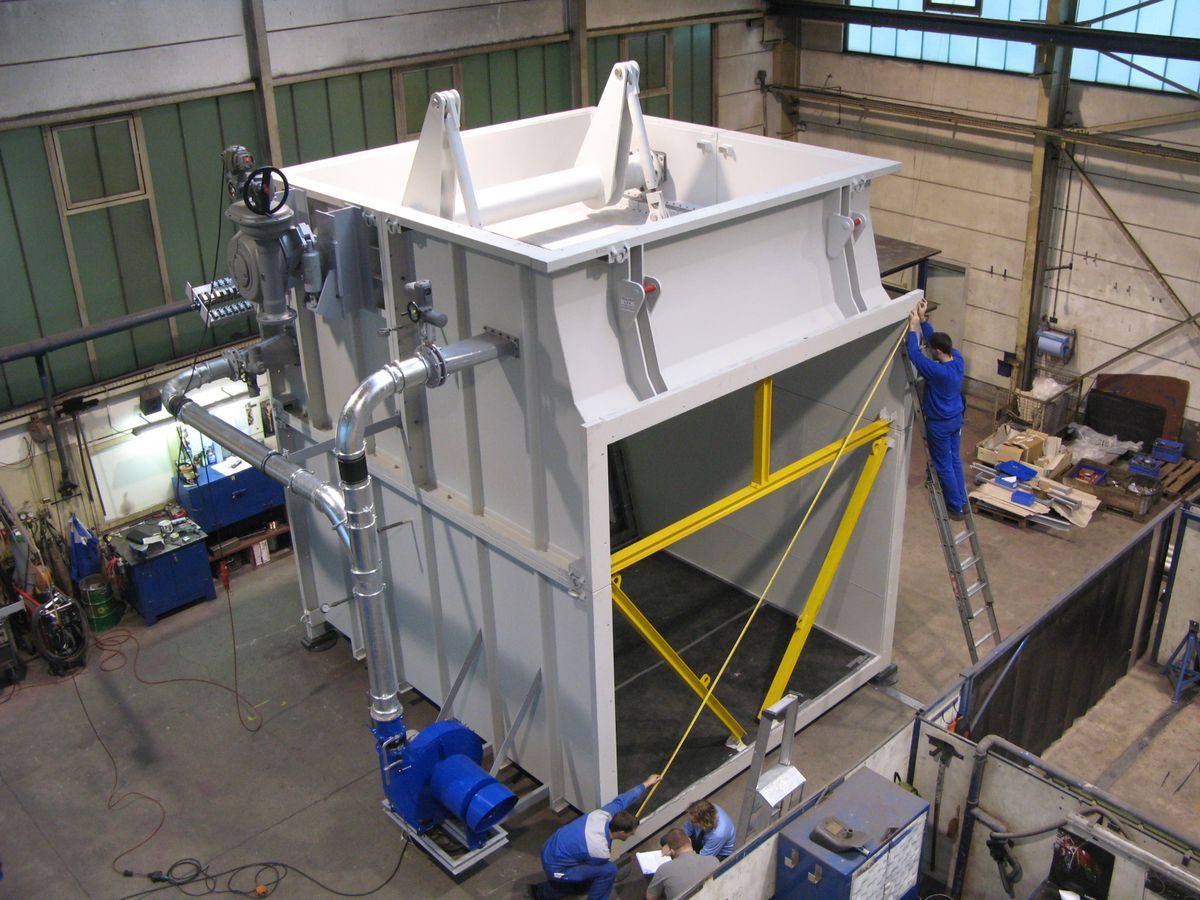

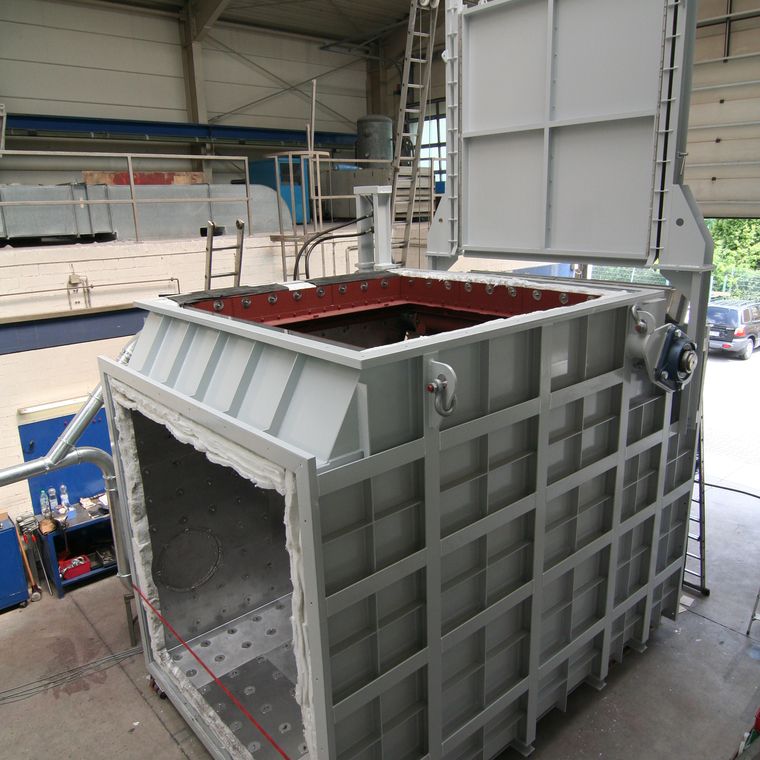

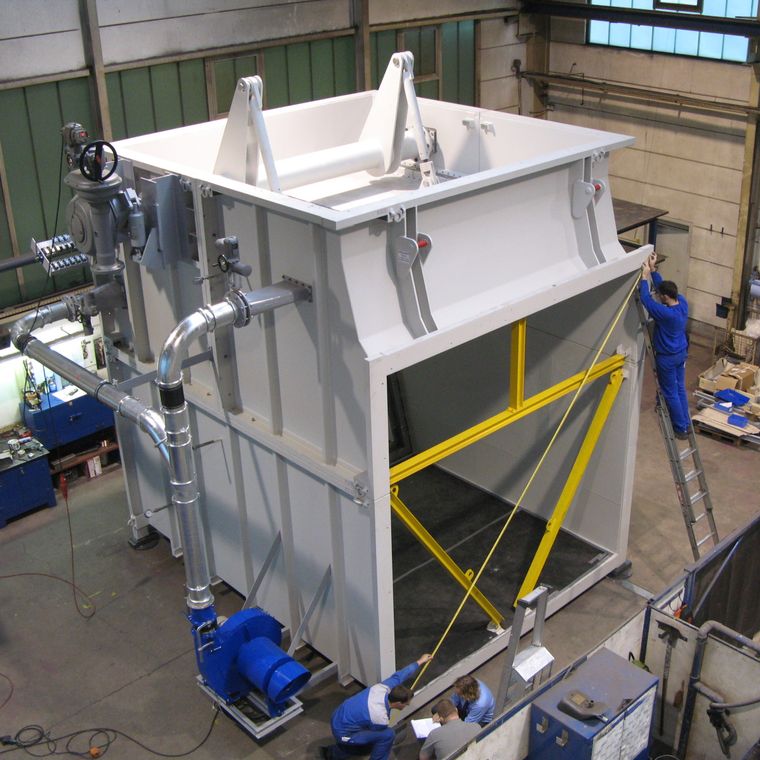

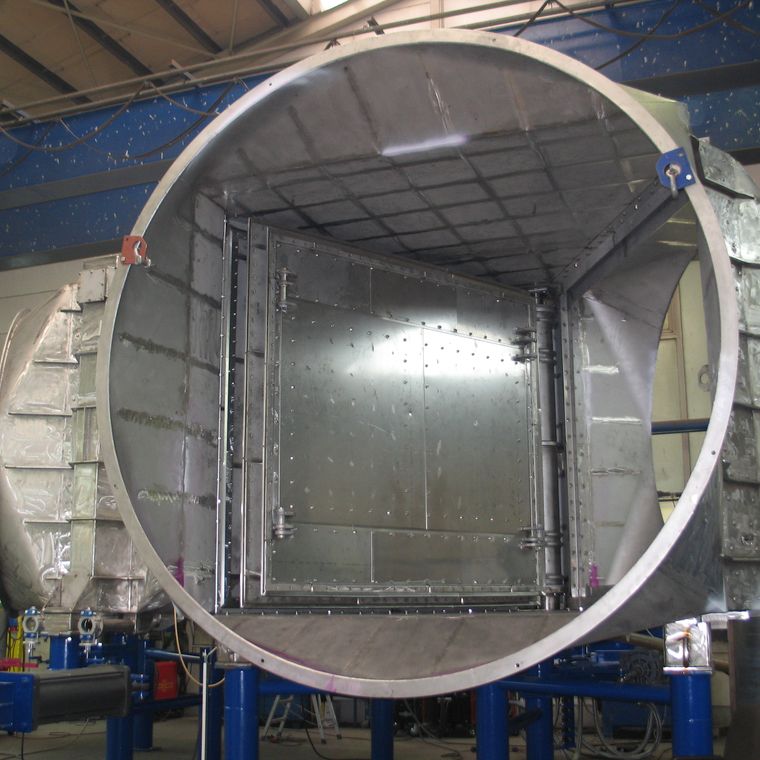

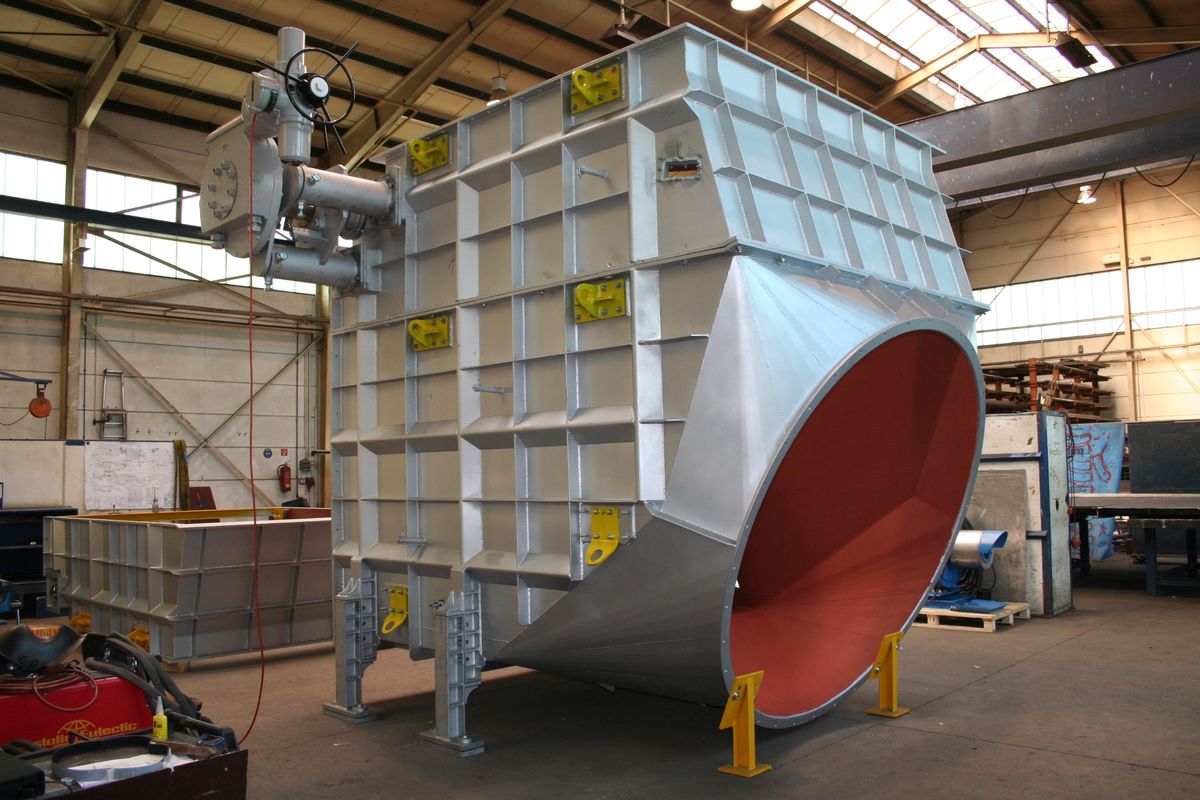

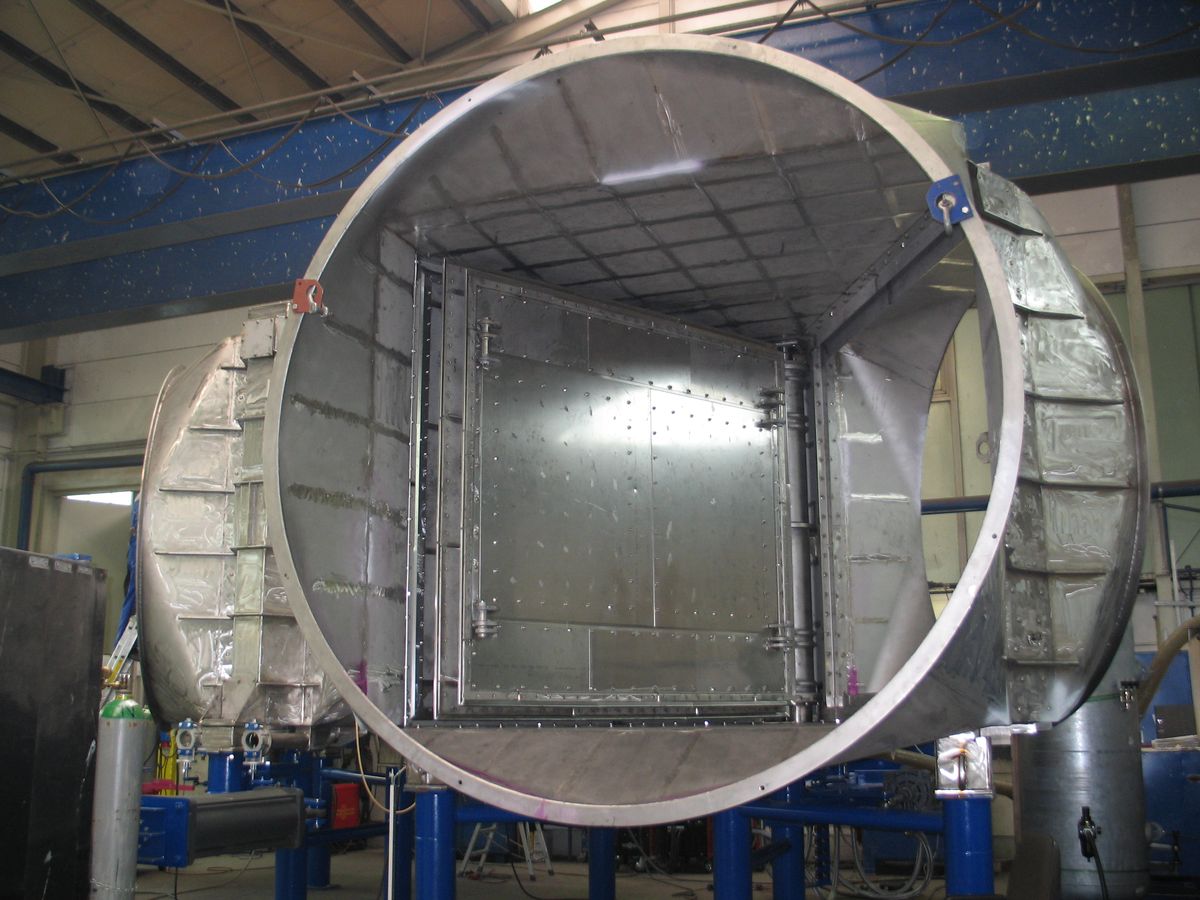

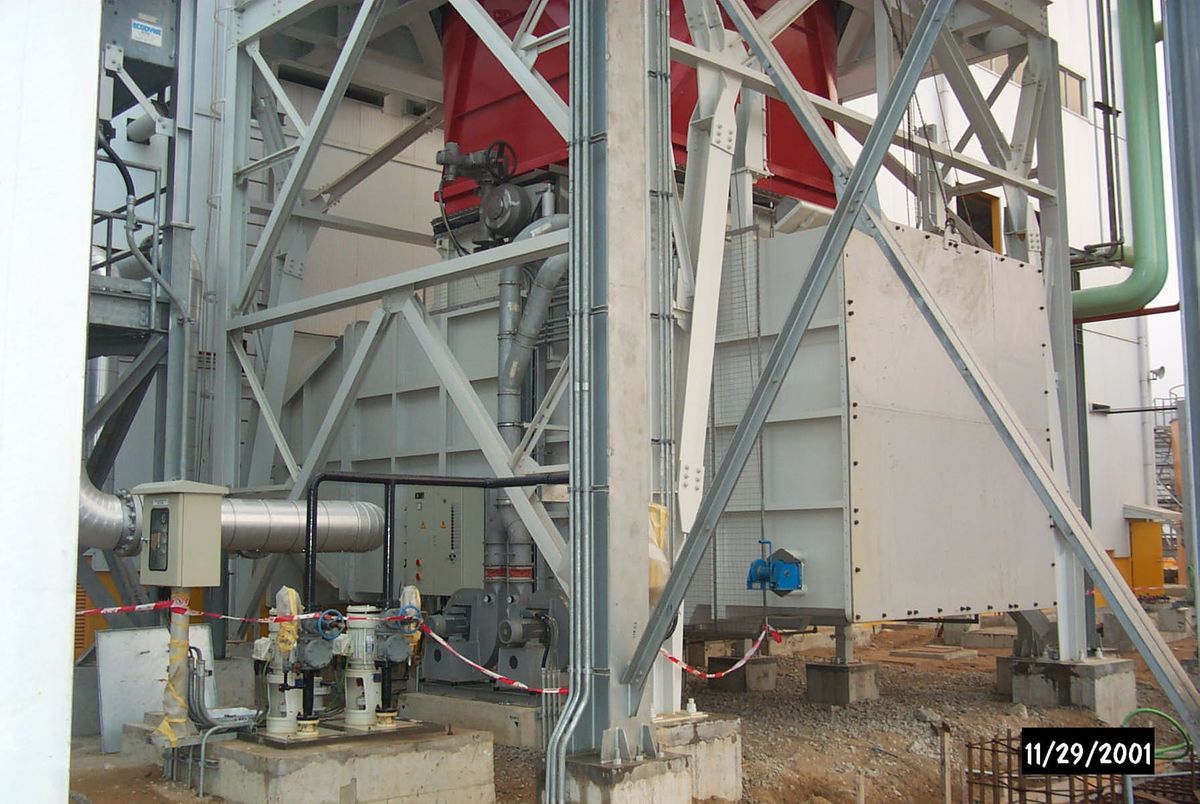

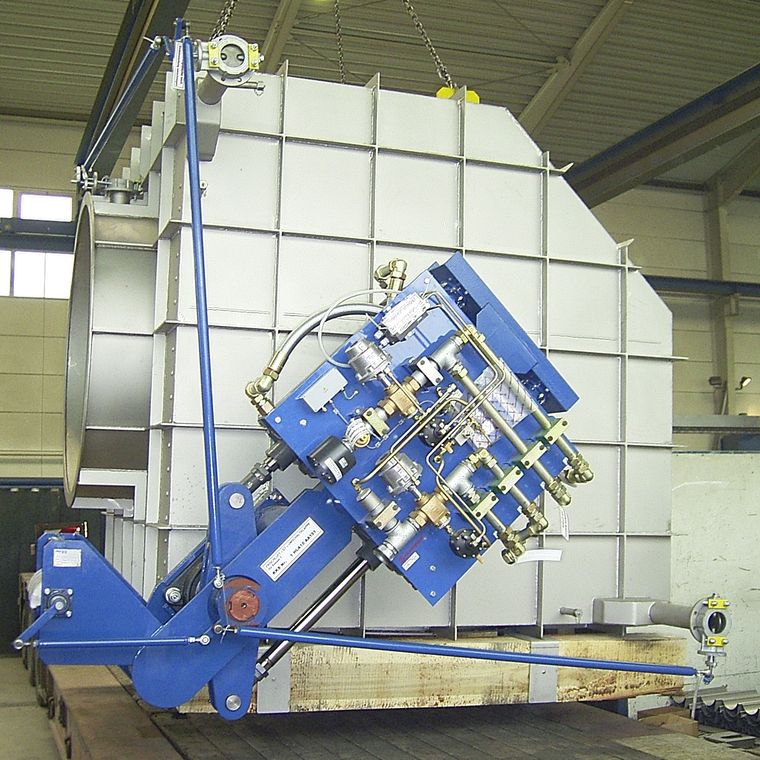

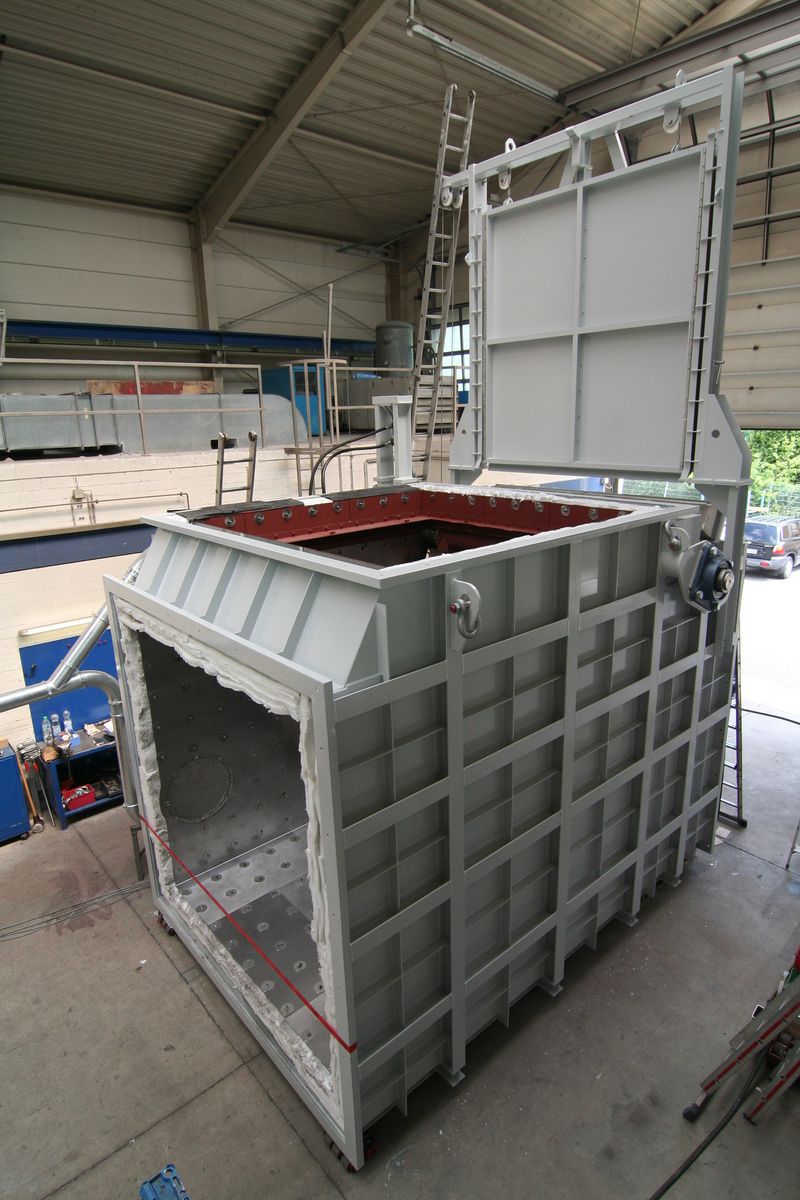

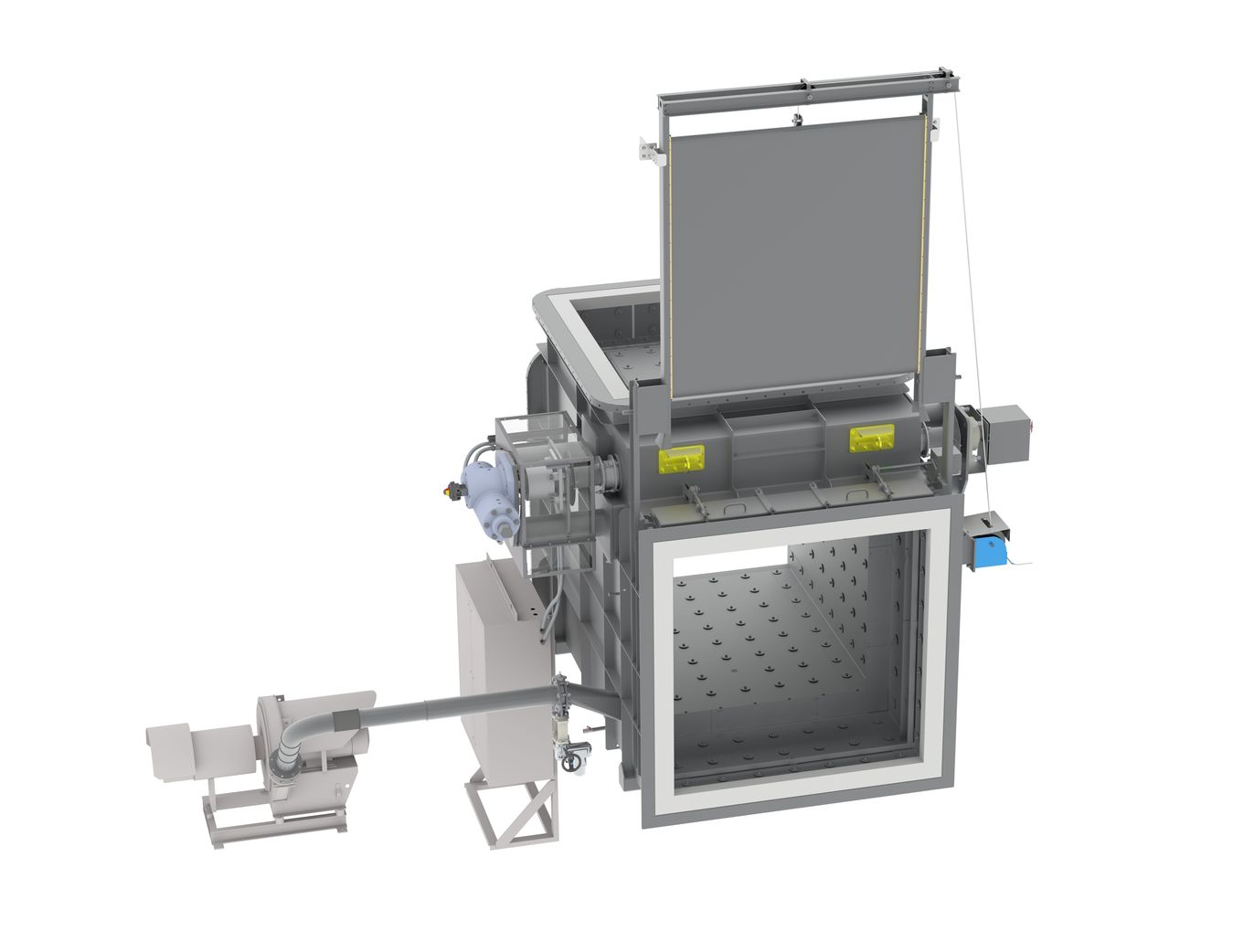

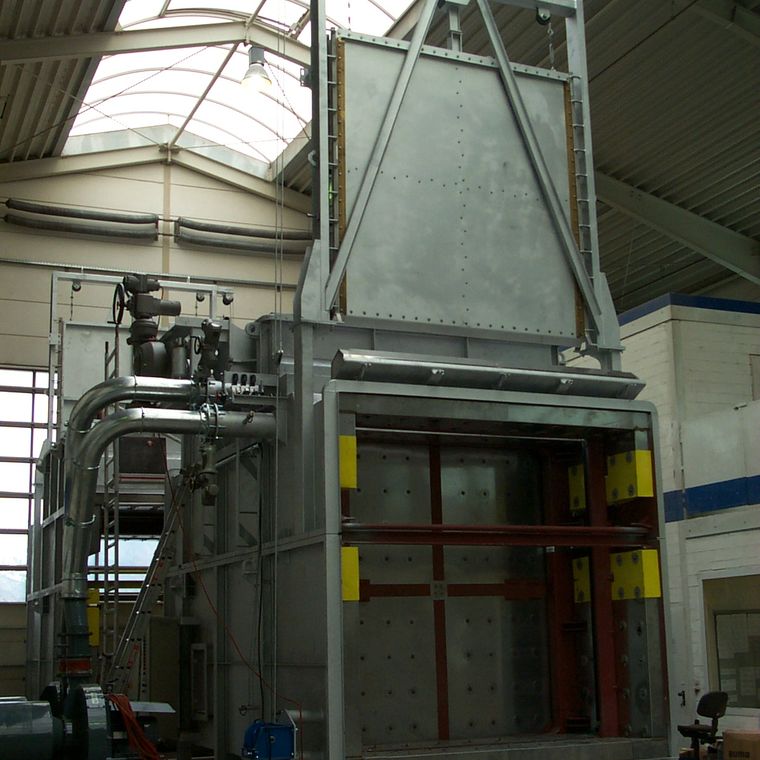

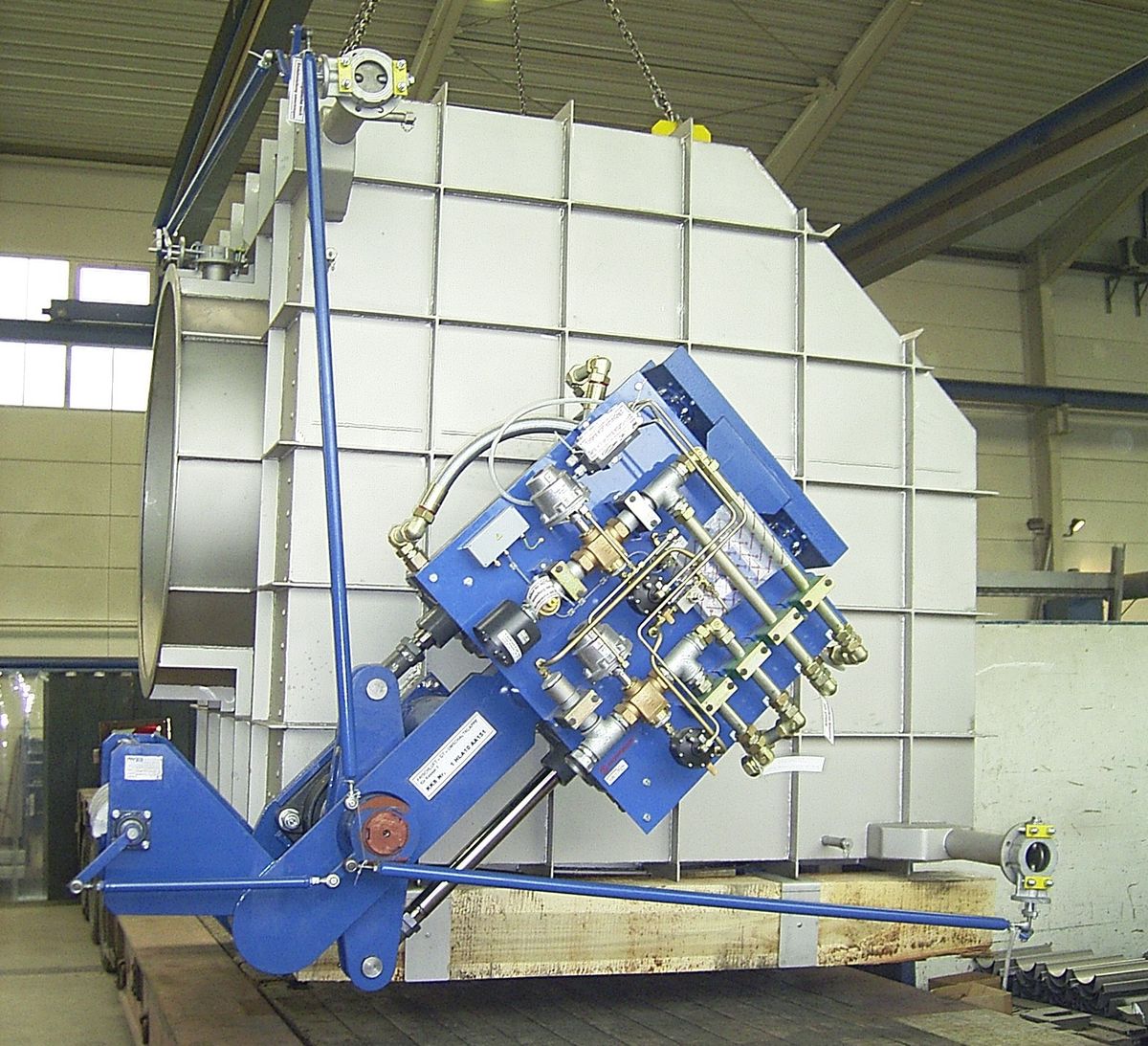

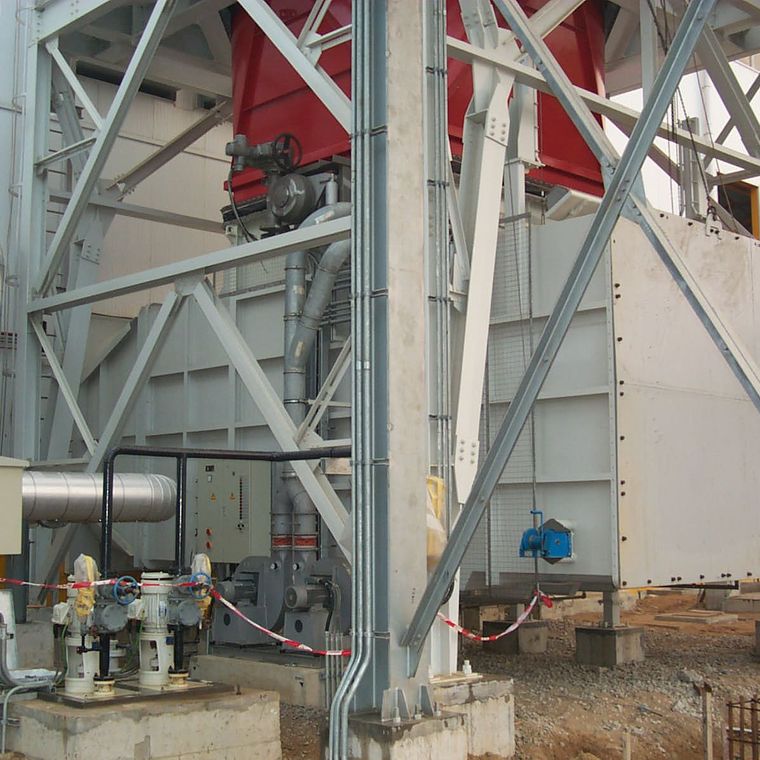

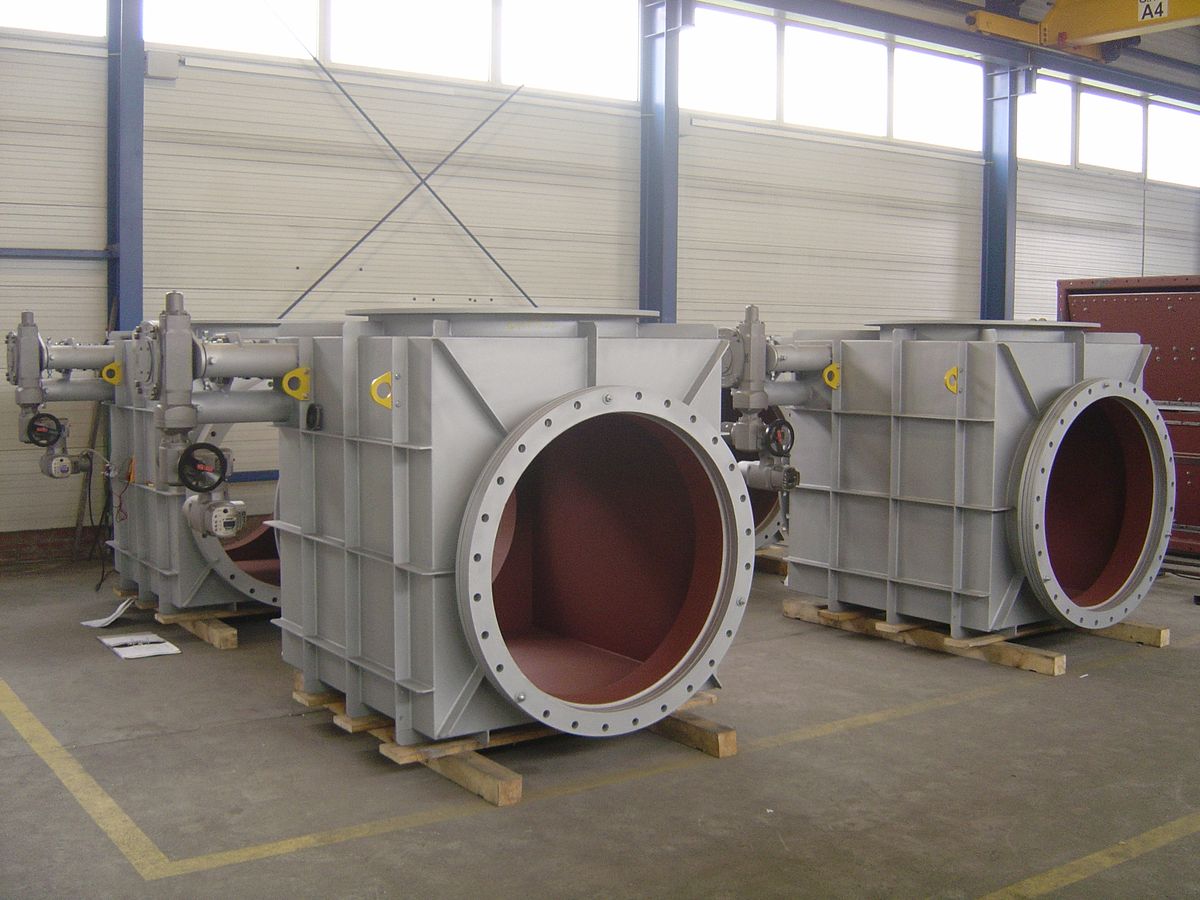

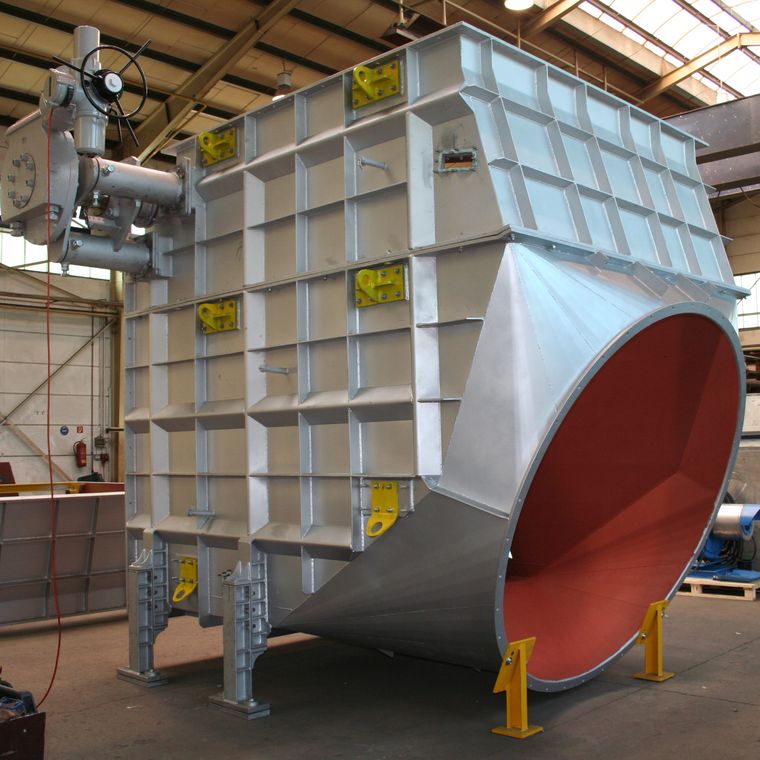

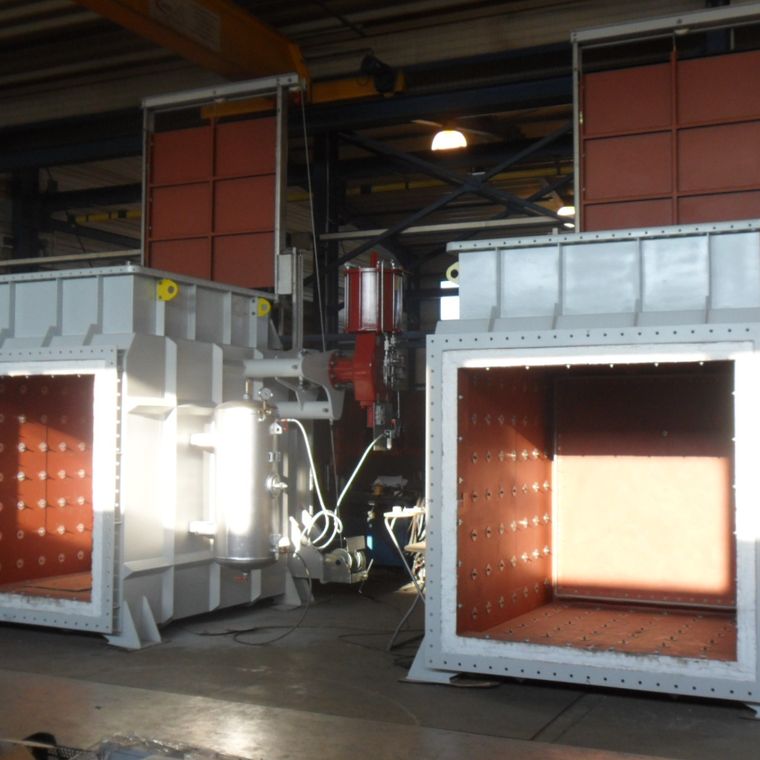

Bildergalerie Umschaltklappen (zum Vergrößern bitte klicken)
