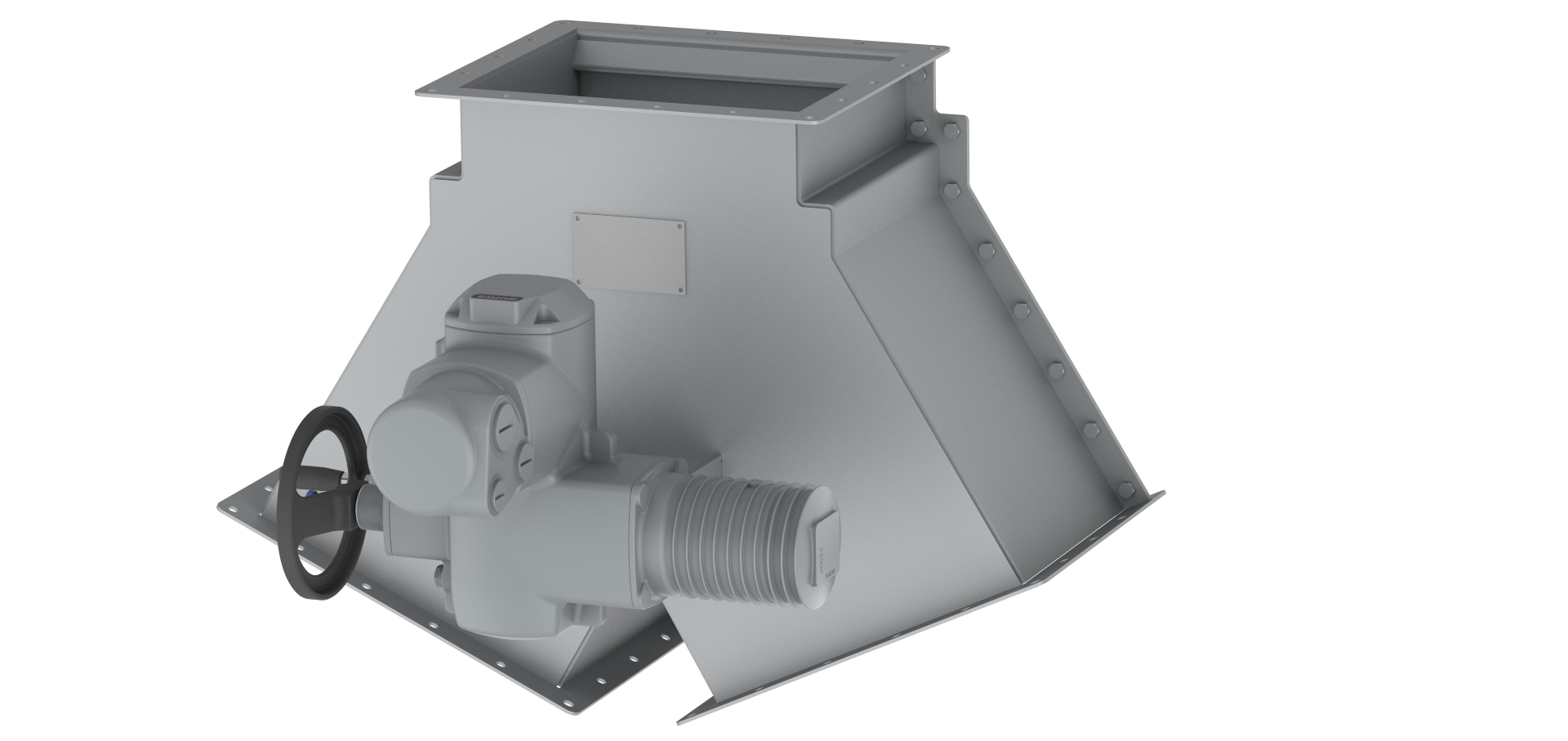

TUD

Schwenkklappe

Turn Damper

Produktinformationen



Einsatz und Funktion

  • werden im Ansaugluftbereich von Gasturbinen zum Absperren einer Bypassleitung eingesetzt

Konstruktionsbeschreibung und Details:

Ausführungen und Abmessungen:

  • Nennweiten von 300 x 300 mm  bis 2000 x 2000 mm

  • mit einer exzentrischen Welle

  • verschiedene Öffnungswinkel möglich

Dichtigkeit / Abdichtungstyp

  • Standardmässig wird metallische Abdichtung verwendet

  • Andere Abdichtungstypen sind auf Wunsch möglich

Kanalanschluss:

  • Auf der Ein- sowie auf der Auslassseite mit Flanschen versehen

Druck:

  • bis 500 mbar

Temperatur:

  • bis 680°C

Werkstoff:

Isolierung:

  • mit oder ohne Isolierung

  • Innen- oder Außenisolierung

Antrieb und Steuerung:

  • elektrisch

  • pneumatisch

  • hydraulisch

  • auf Wunsch mit Fail Safe System

Positionsrückmeldung:

  • externe Positionsschalter (mechanische oder Näherungsinitiatoren) aller namhafter Firmen können auf Anfrage vorgesehen und mitgeliefert werden

Korrosionsschutz nach EN ISO 12944:

Korrosionschutz erfolgt nach Spezifikation durch Kunden


Produktanfrage

Sind Sie interessiert oder haben Sie Fragen zu unserem Produkt?

Stellen Sie eine unverbindliche Produktanfrage!

Rufen Sie uns einfach an oder schreiben uns eine E-mail an info(at)wes.de

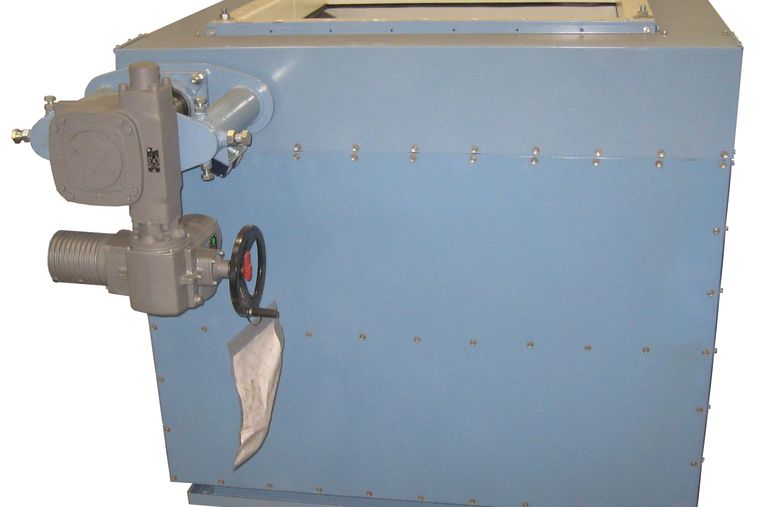

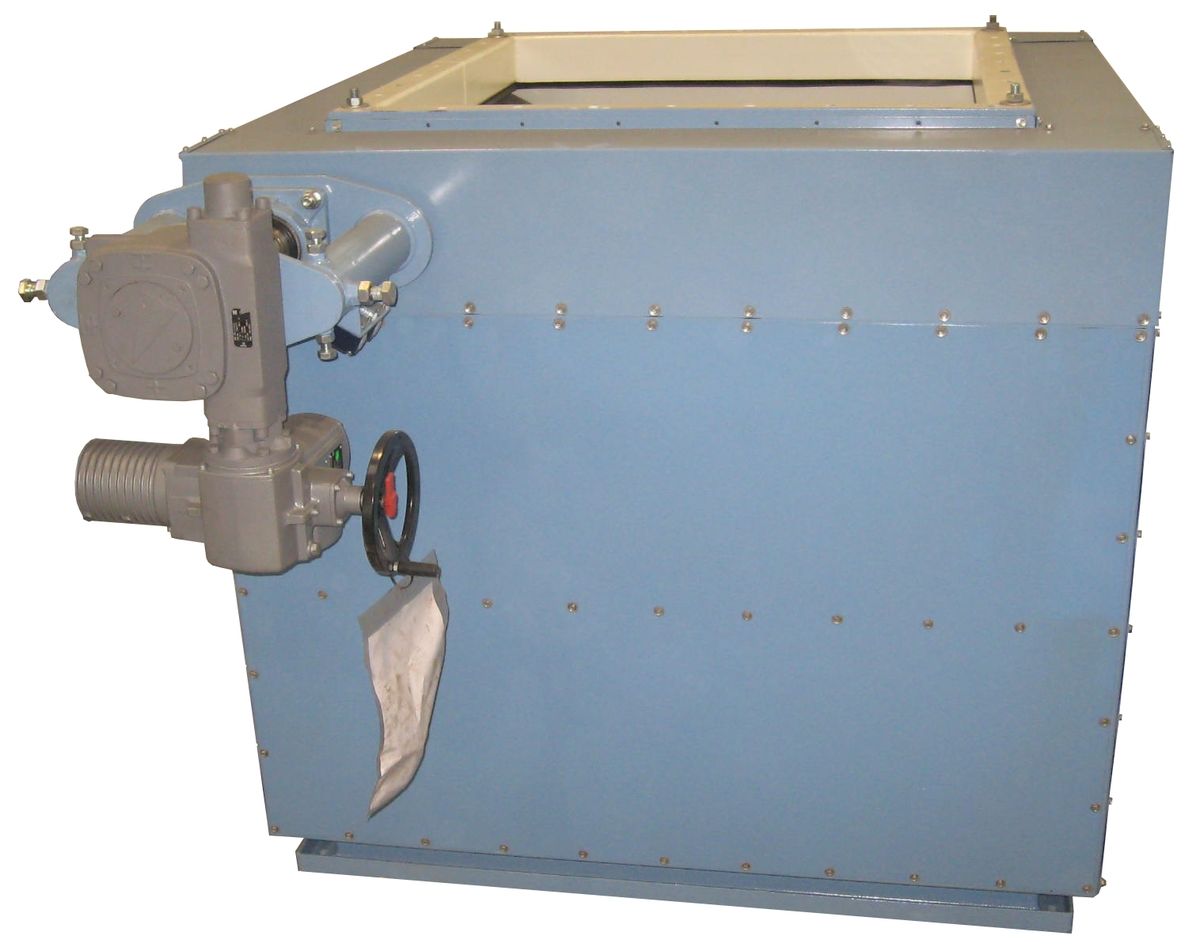

Bildergalerie Schwenkklappe
