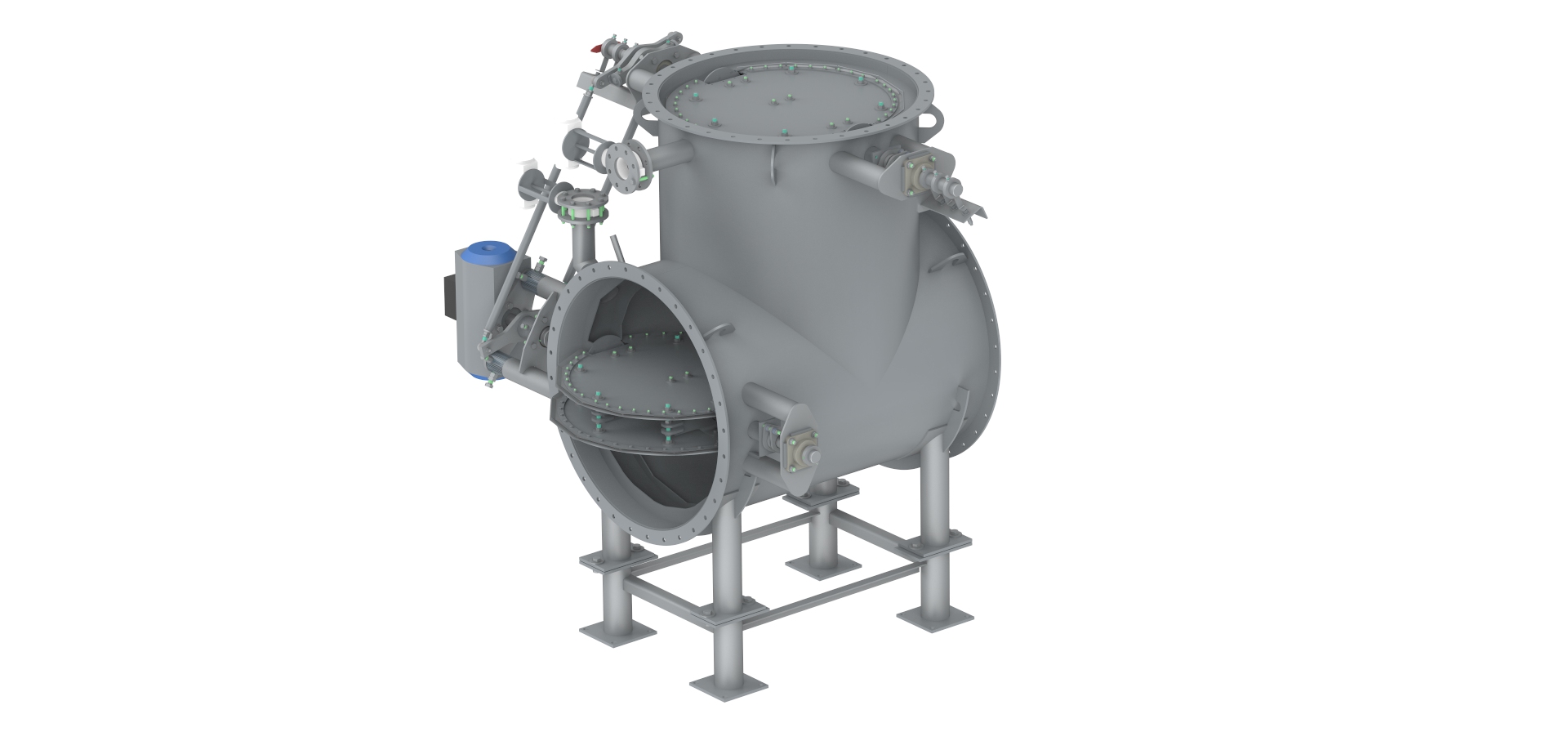

TPD

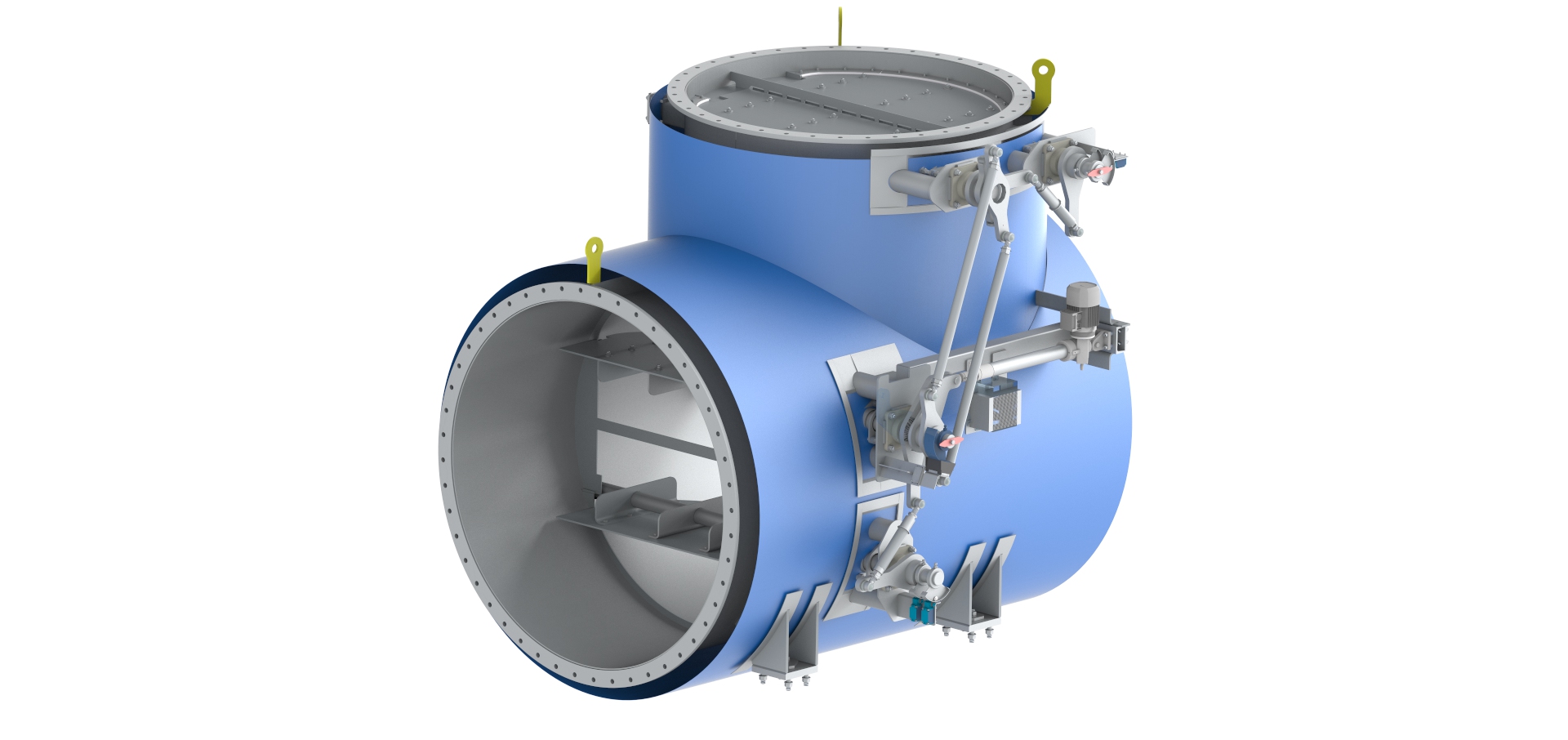

TPD2

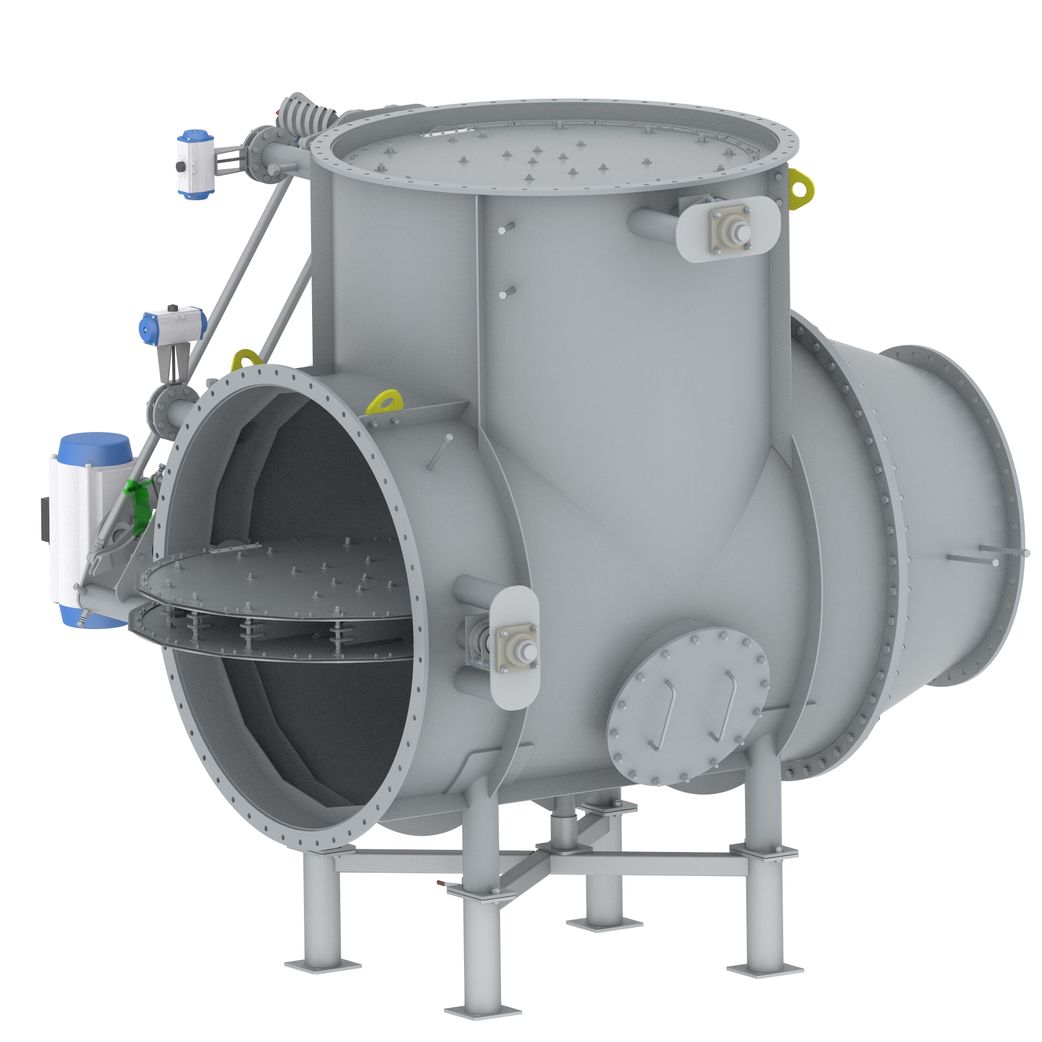

TPD3

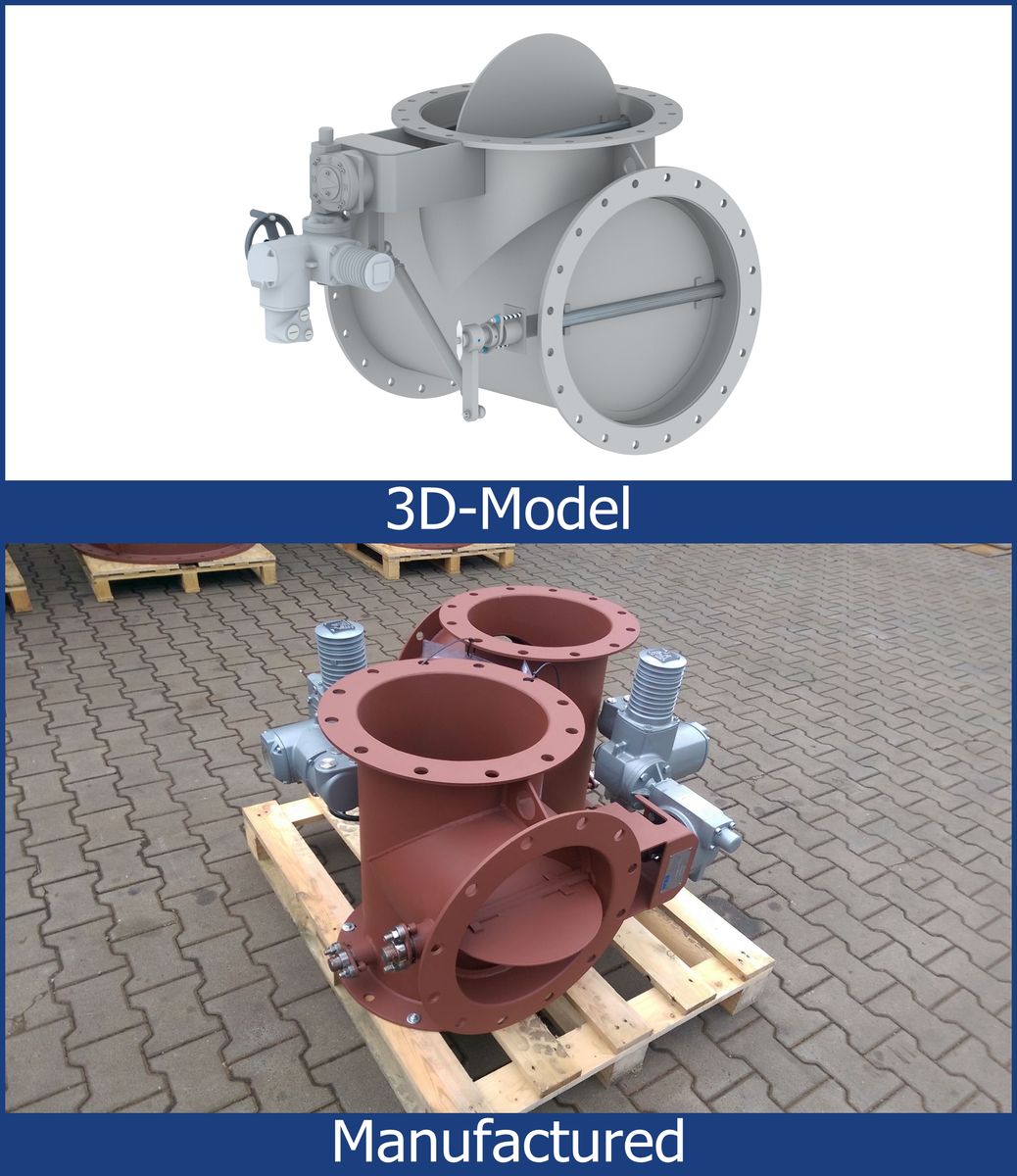

T-Stück

(3-Wege Klappe)

Produktinformationen



Einsatz und Funktion

  • T-Stücke werden zum Umleiten, bzw. Aufteilen von Volumenströmen in Gasturbinen, Raffinerien etc.eingesetzt

Konstruktionsbeschreibung und Details:

Ausführungen und Abmessungen:

  •  Runde T-Stücke : Nennweiten von DN 300 mm  bis DN 3500 mm

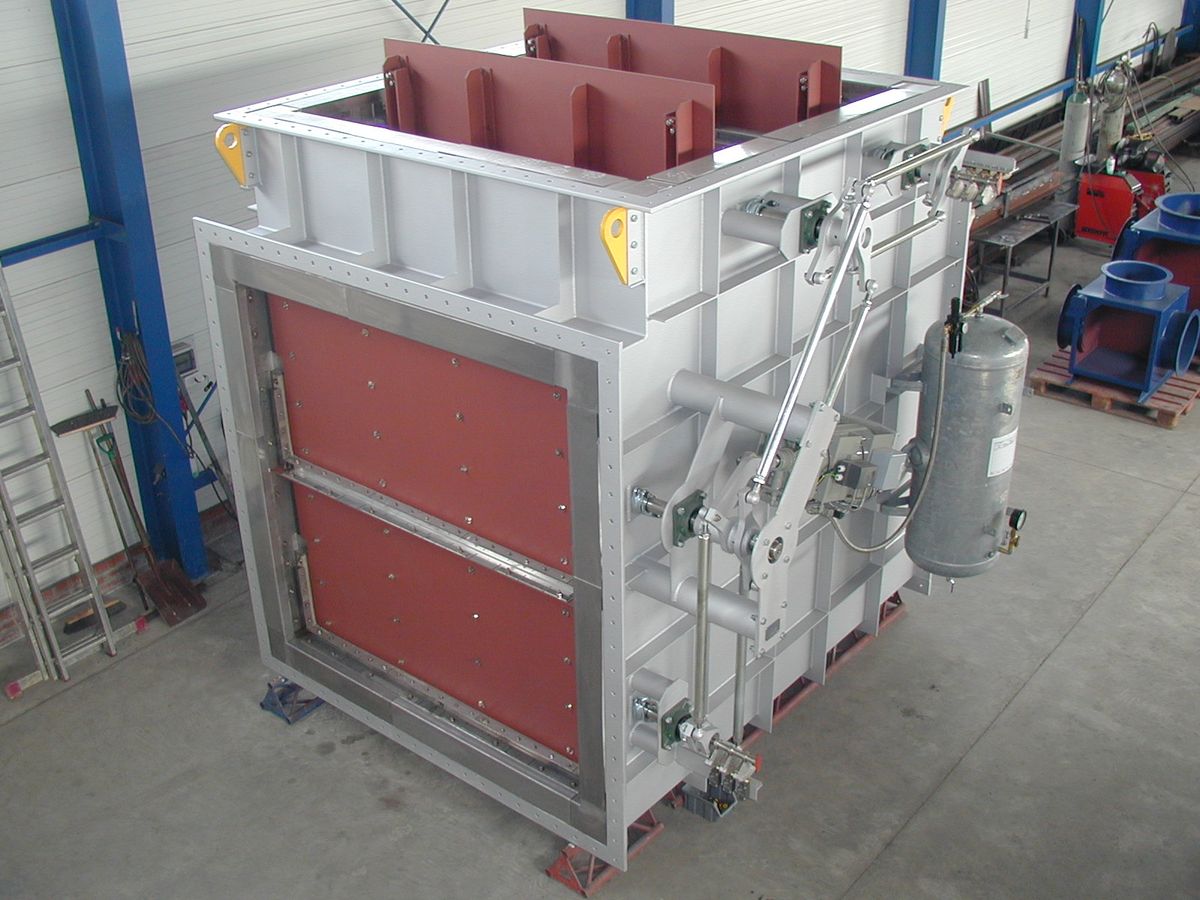

  •  Eckige T-Stücke: Nennweiten von 300 mm x 300 mm bis 2000 mm x 2000 mm
  •  Mit Stützfüßen möglich
  • verschiedene Winkelöffnungen konstruierbar

  • konischer Rohrverlauf möglich

  • Runde und eckige Kanalanschlüsse sind kombinierbar

  • Komplettes Sperrluftsystem lieferbar

Dichtigkeit / Abdichtungstyp

  • Unsere verschiedenen Abdichtungstypen können Sie sich auf der  folgenden Seite ansehen: Abdichtungstypen

Kanalanschluss:

  • Auf der Ein- sowie auf der Auslassseite mit Flanschen versehen

Druck:

  • bis 500 mbar

Temperatur:

  • bis 680°C

Werkstoff:

Isolierung:

  • mit oder ohne Isolierung

  • Innen- oder Außenisolierung

  • Betonauskleidung

Antrieb und Steuerung:

  • elektrisch

  • pneumatisch

  • hydraulisch

  • manuell mit Hebel oder Getriebe+Handrad

  • auf Wunsch mit Fail Safe System

  • mit angebautem Schaltkasten

Positionsrückmeldung:

  • externe Positionsschalter (mechanische oder Näherungsinitiatoren) aller namhafter Firmen können auf Anfrage vorgesehen und mitgeliefert werden

Korrosionsschutz nach EN ISO 12944:

Korrosionschutz erfolgt nach Spezifikation durch Kunden


Produktanfrage

Sind Sie interessiert oder haben Sie Fragen zu unserem Produkt?

Stellen Sie eine unverbindliche Produktanfrage!

Rufen Sie uns einfach an oder schreiben uns eine E-mail an info(at)wes.de

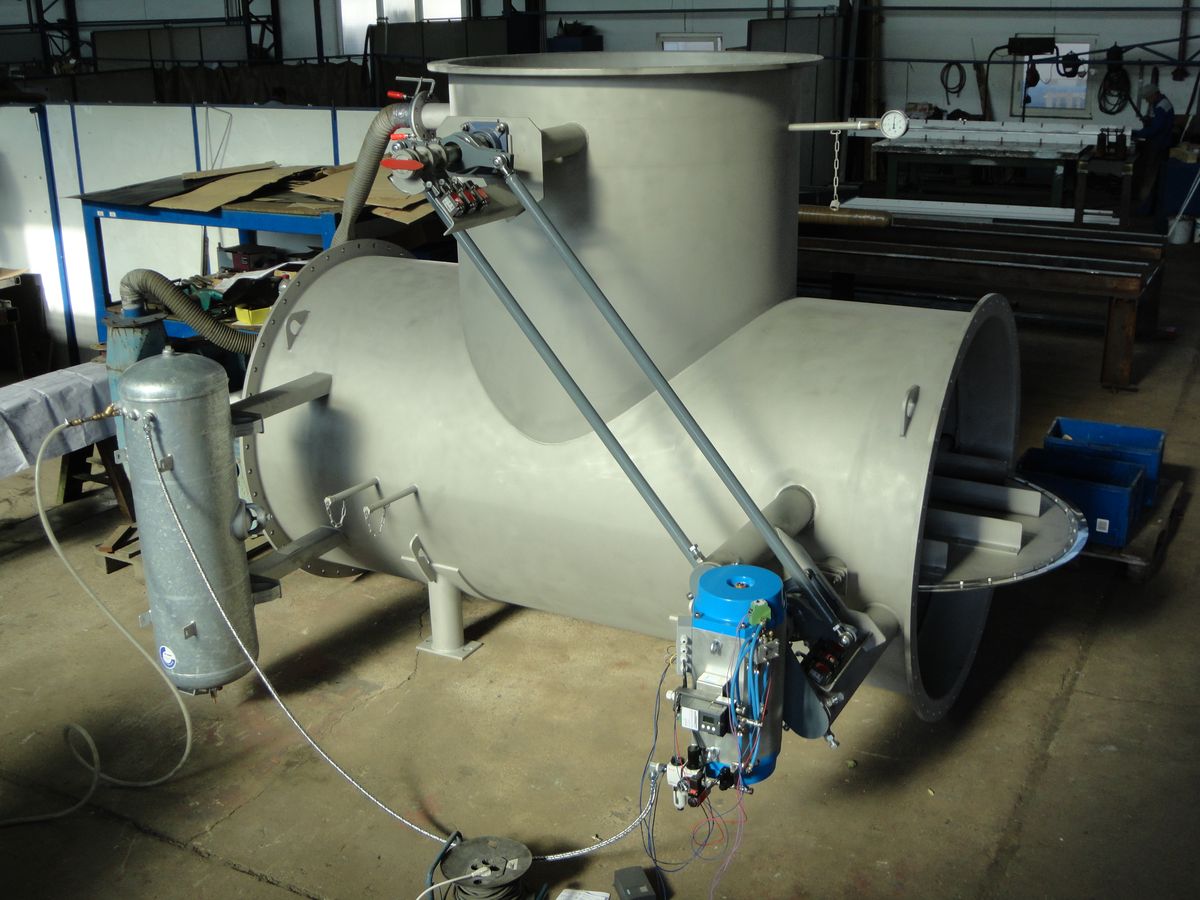

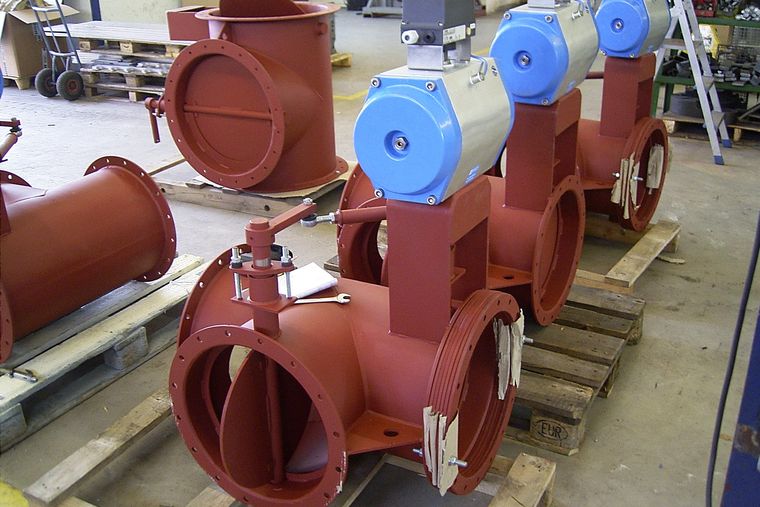

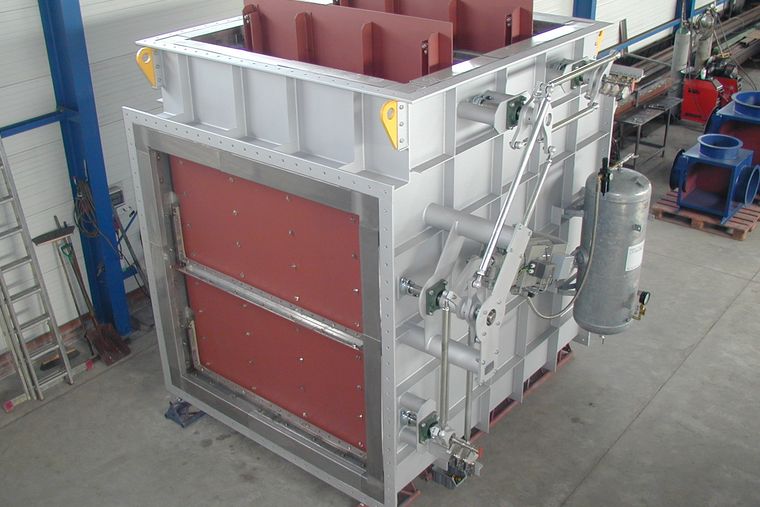

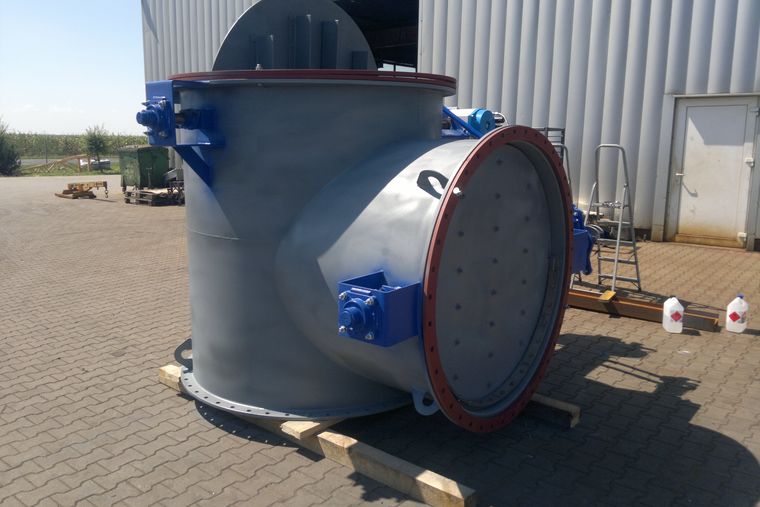

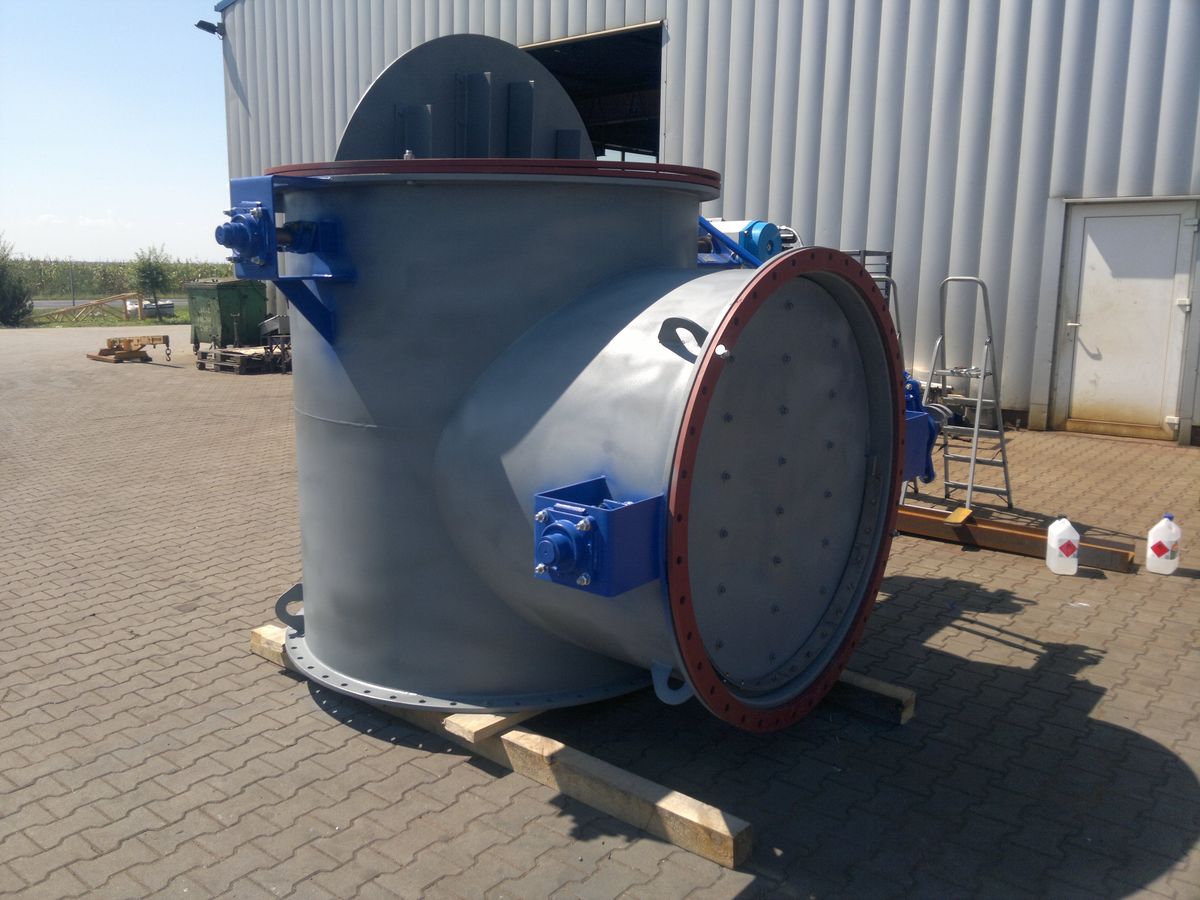

Bildergalerie
