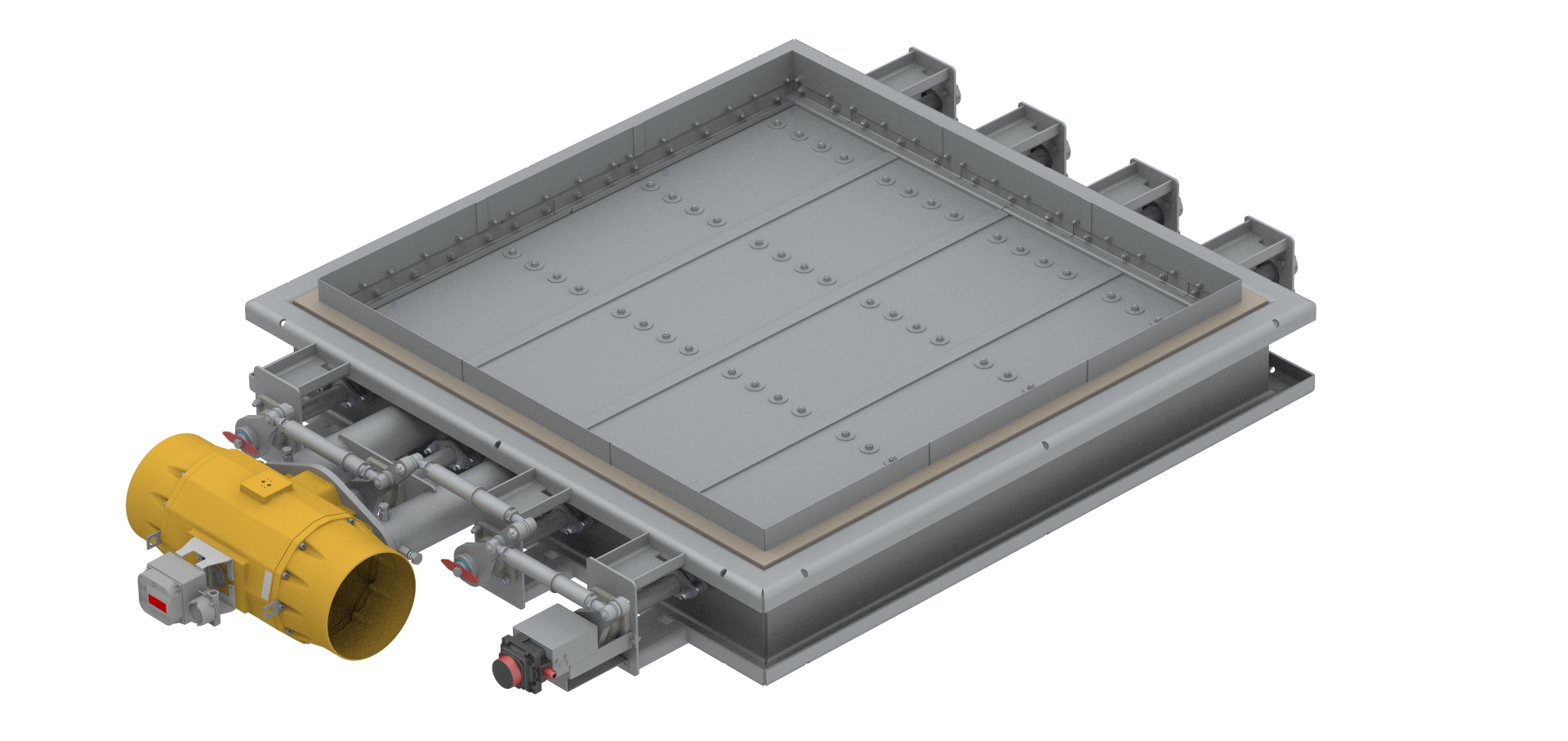

LVD

Jalousieklappen

(Regelklappen, Regelarmaturen, Rauchgasklappen, Industriearmaturen)

Produktinformationen



Einsatz und Funktion

  • werden in Kanälen (von Gasturbinen, Raffinerien etc.) eingesetzt um den Volumenstrom zu regeln oder abzusperren.
  • Die Einbaulage kann horizontal, vertikal oder auch schräg sein.

Konstruktionsbeschreibung und Details:

Ausführungen und Abmessungen:

  • Jalousieklappen besitzen zwei oder mehr Flügel (Klappen mit 1 Flügel sind unter  Drehflügelklappen zu finden)
  • Jalousieklappen können rund oder eckig ausgeführt werden.

  • Runde Nennweiten von DN 400 mm  bis DN 5000 mm

  • Eckige Drehflügelklappen mit den Nennweiten von 400 mm x 400 mm bis 6000 mm x 12000 mm

  • Standardmässige Einbauhöhen sind 120 bis 160mm. Diese können individuell auf Kundenwunsch angepasst werden

  • Gleichläufige oder gegenläufige Flügelbewegung

Dichtigkeit / Abdichtungstyp

  • Unsere verschiedenen Abdichtungstypen können Sie sich auf der  folgenden Seite ansehen: Abdichtungstypen

Kanalanschluss:

  • Auf der Ein- sowie auf der Auslassseite mit Flanschen versehen

Druck:

  • bis 500 mbar

Temperatur:

  • bis 680°C

Werkstoff:

Isolierung:

  • mit oder ohne Isolierung

  • Innen- oder Außenisolierung

  • Betonauskleidung

Antrieb und Steuerung:

  • elektrisch

  • pneumatisch

  • hydraulisch

  • manuell mit Hebel oder Getriebe+Handrad

Positionsrückmeldung:

  • externe Positionsschalter (mechanische oder Näherungsinitiatoren) aller namhafter Firmen können auf Anfrage vorgesehen und mitgeliefert werden

Korrosionsschutz nach EN ISO 12944:

  • Korrosionschutz erfolgt nach Spezifikation durch Kunden

Produktanfrage

Sind Sie interessiert oder haben Sie Fragen zu unserem Produkt?

Stellen Sie eine unverbindliche Produktanfrage!

Rufen Sie uns einfach an oder schreiben uns eine E-mail an info(at)wes.de

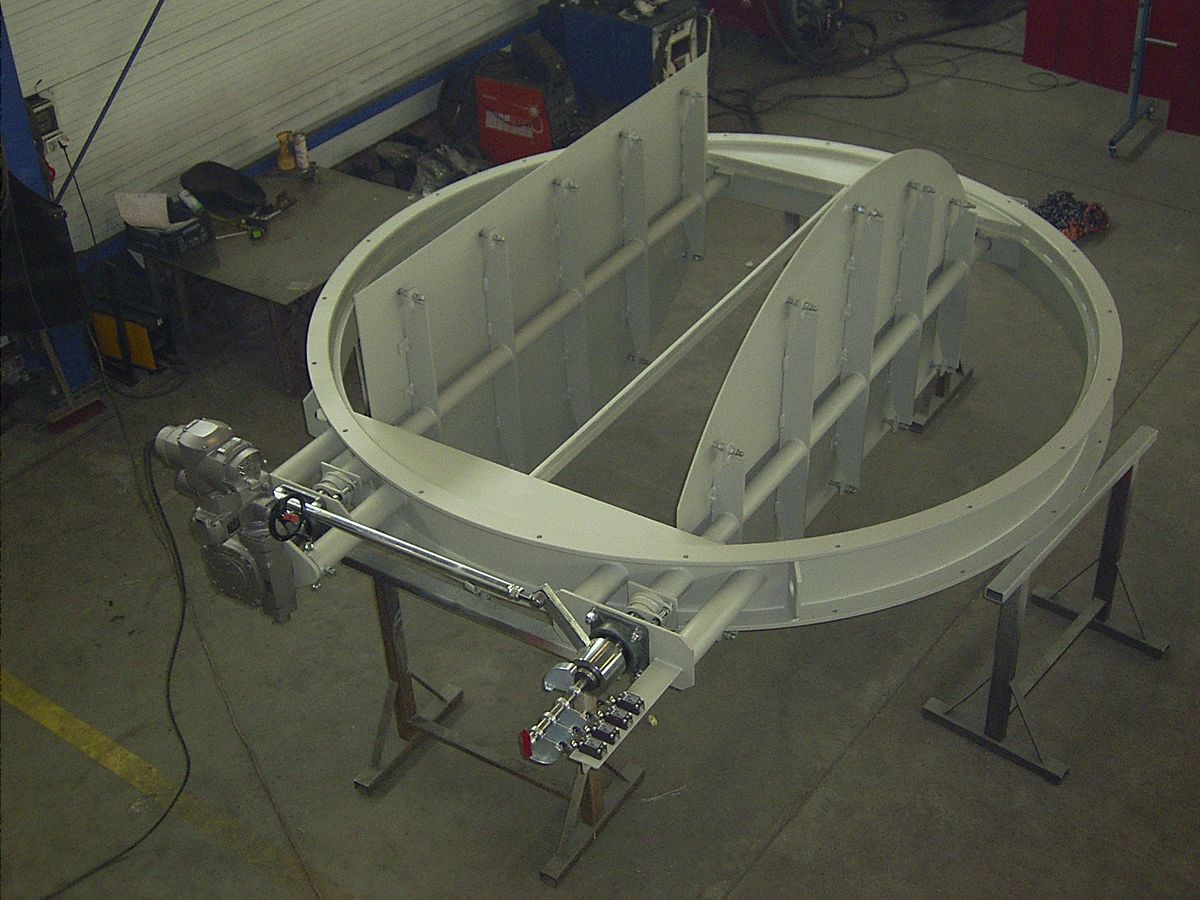

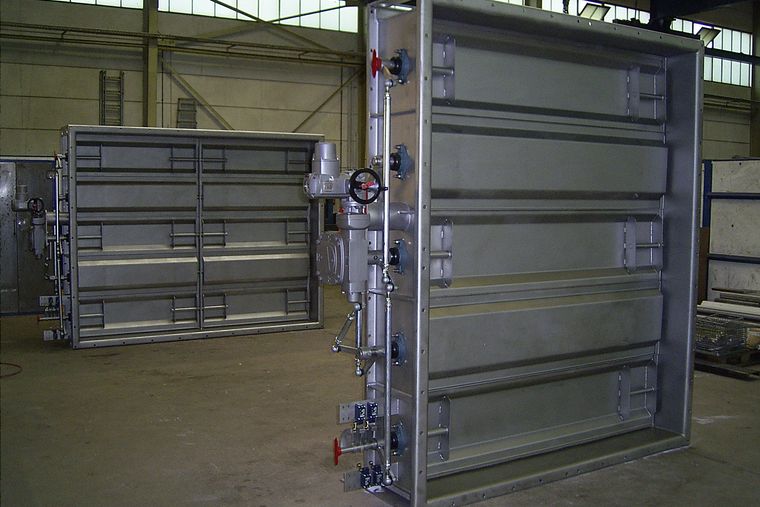

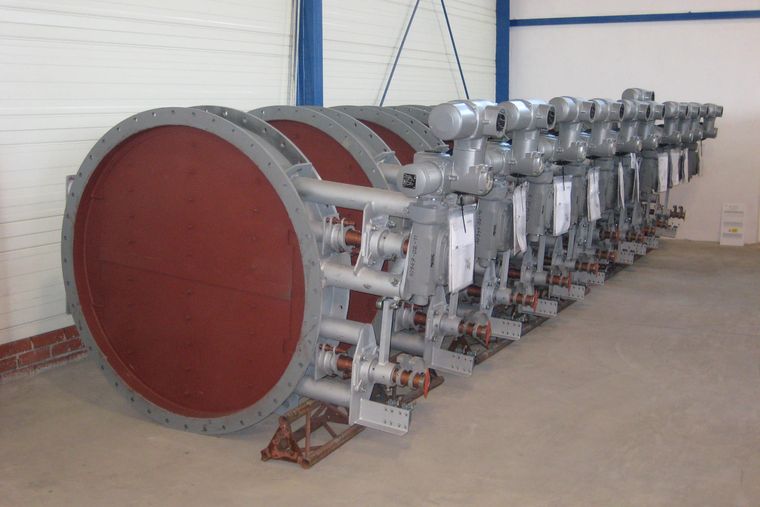

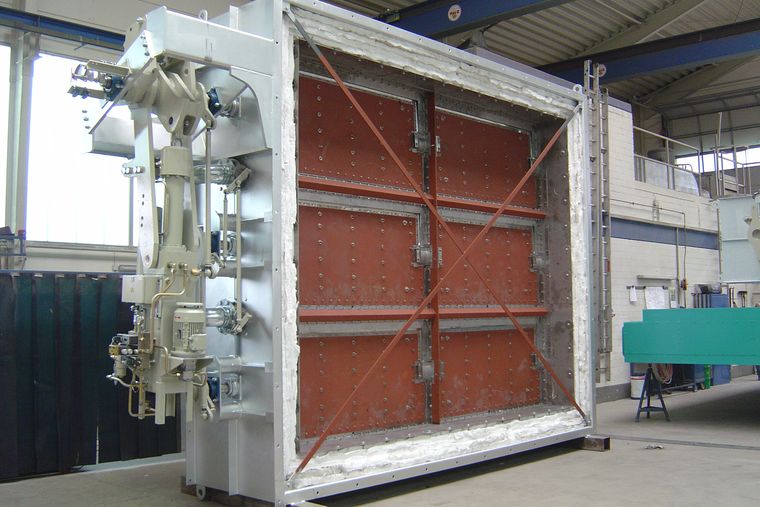

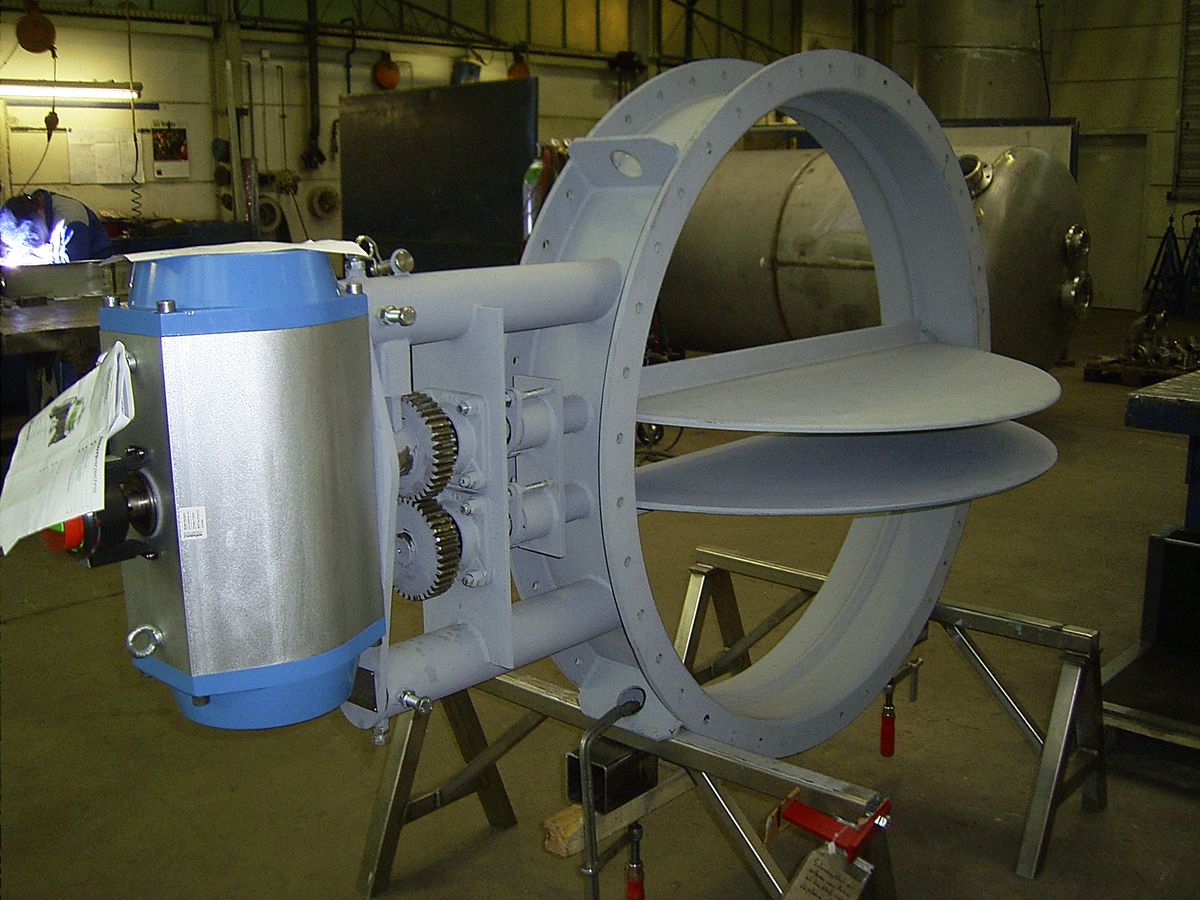

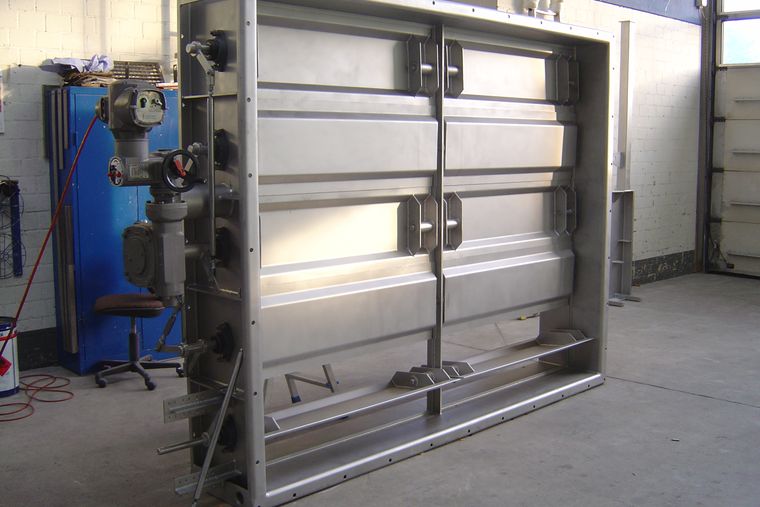

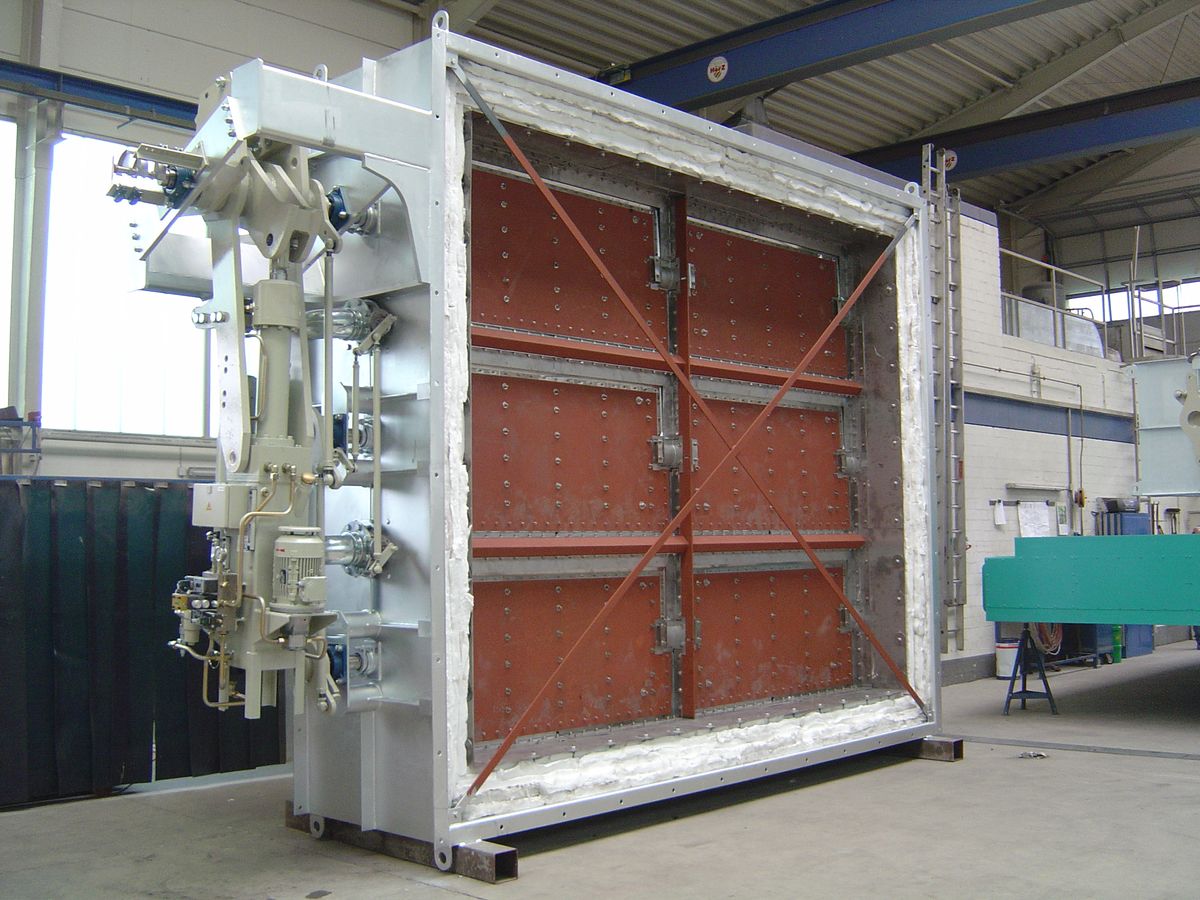

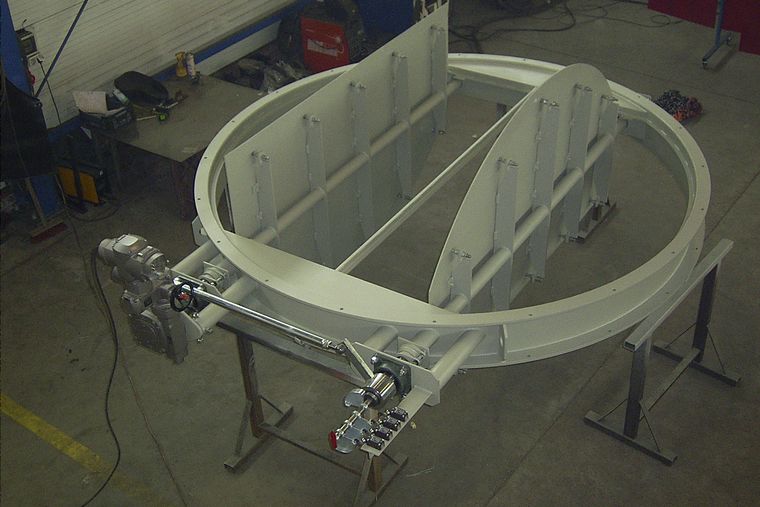

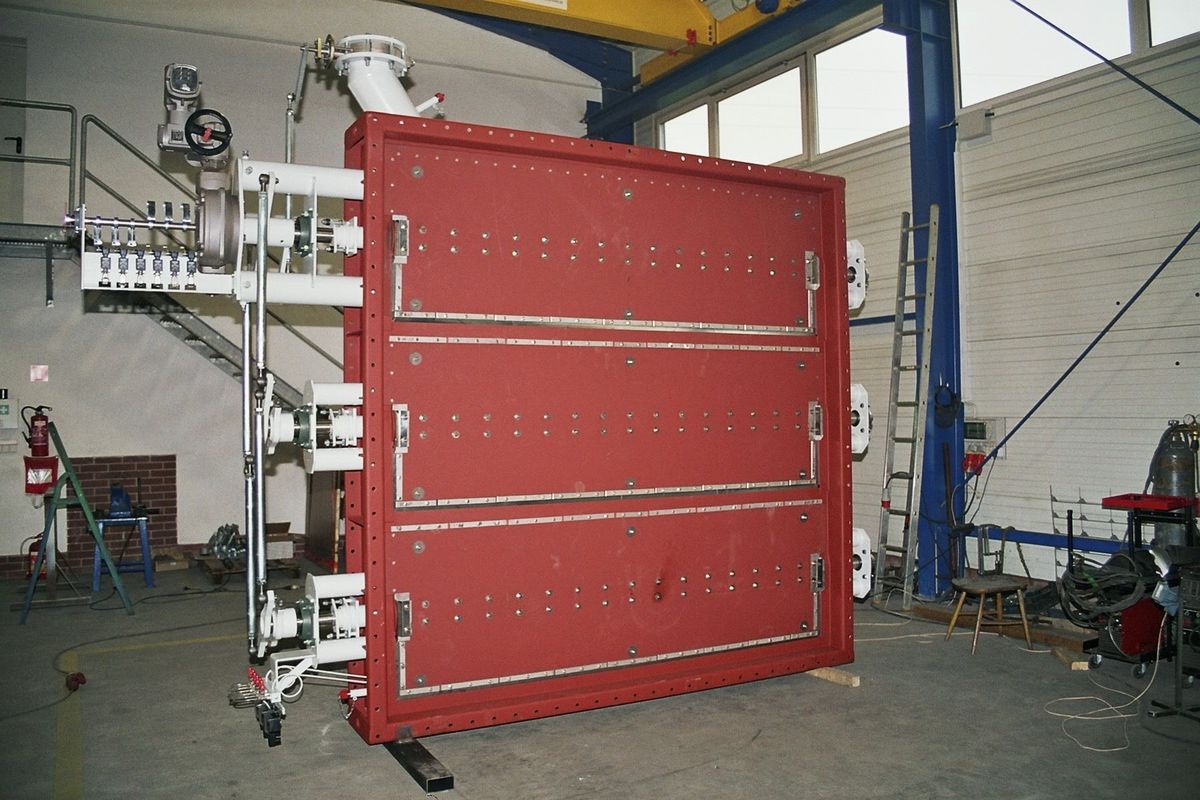

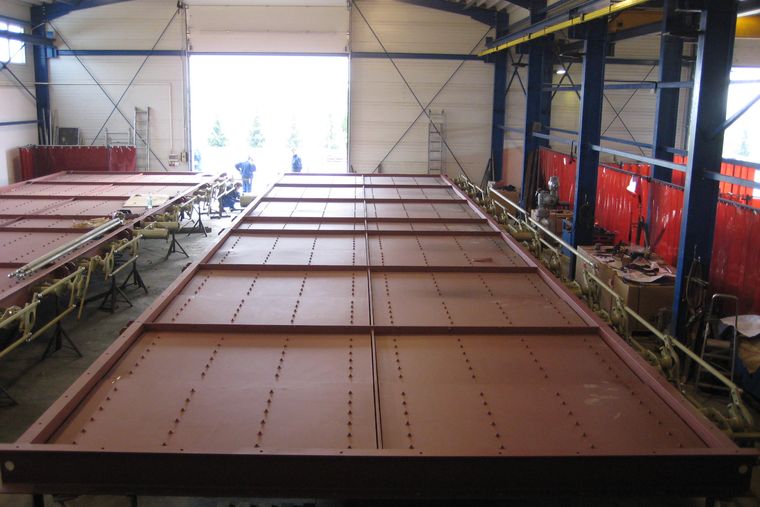

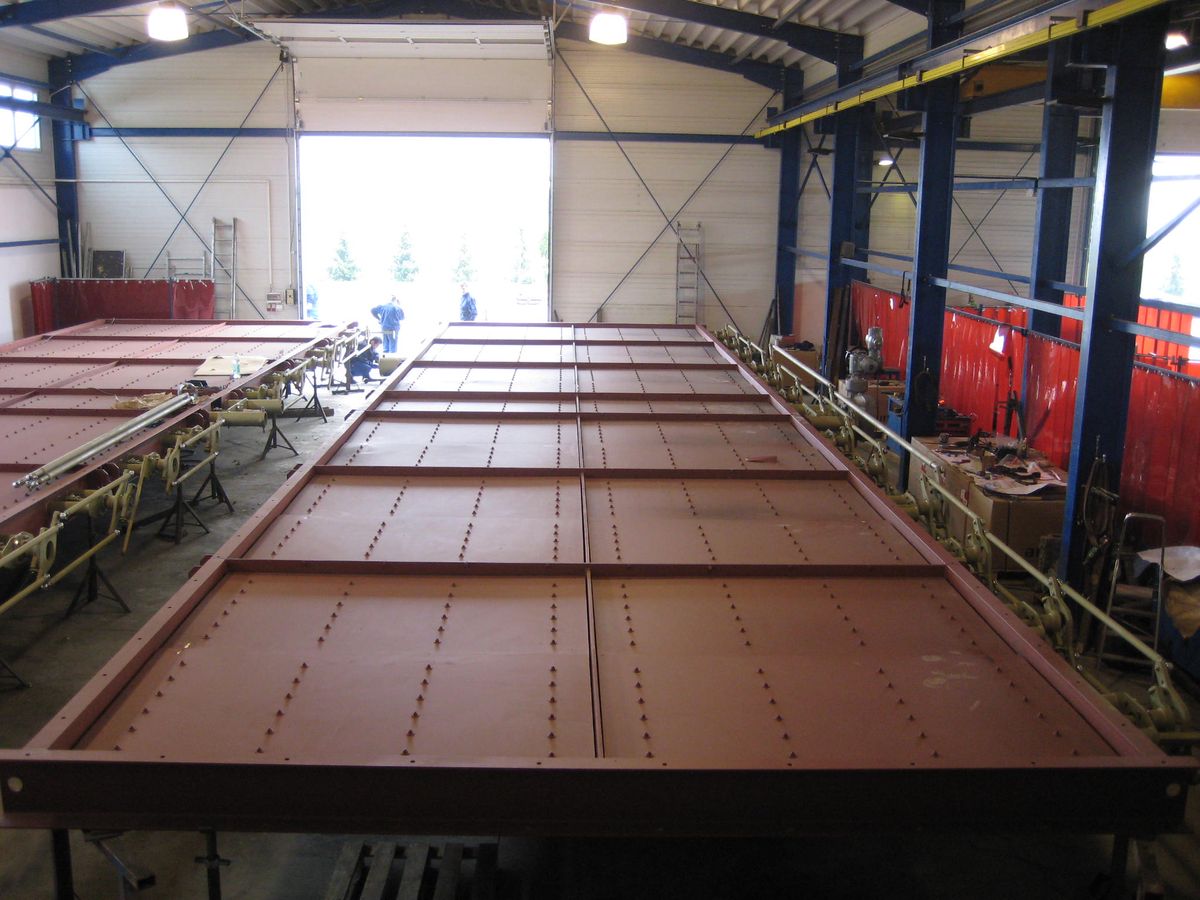

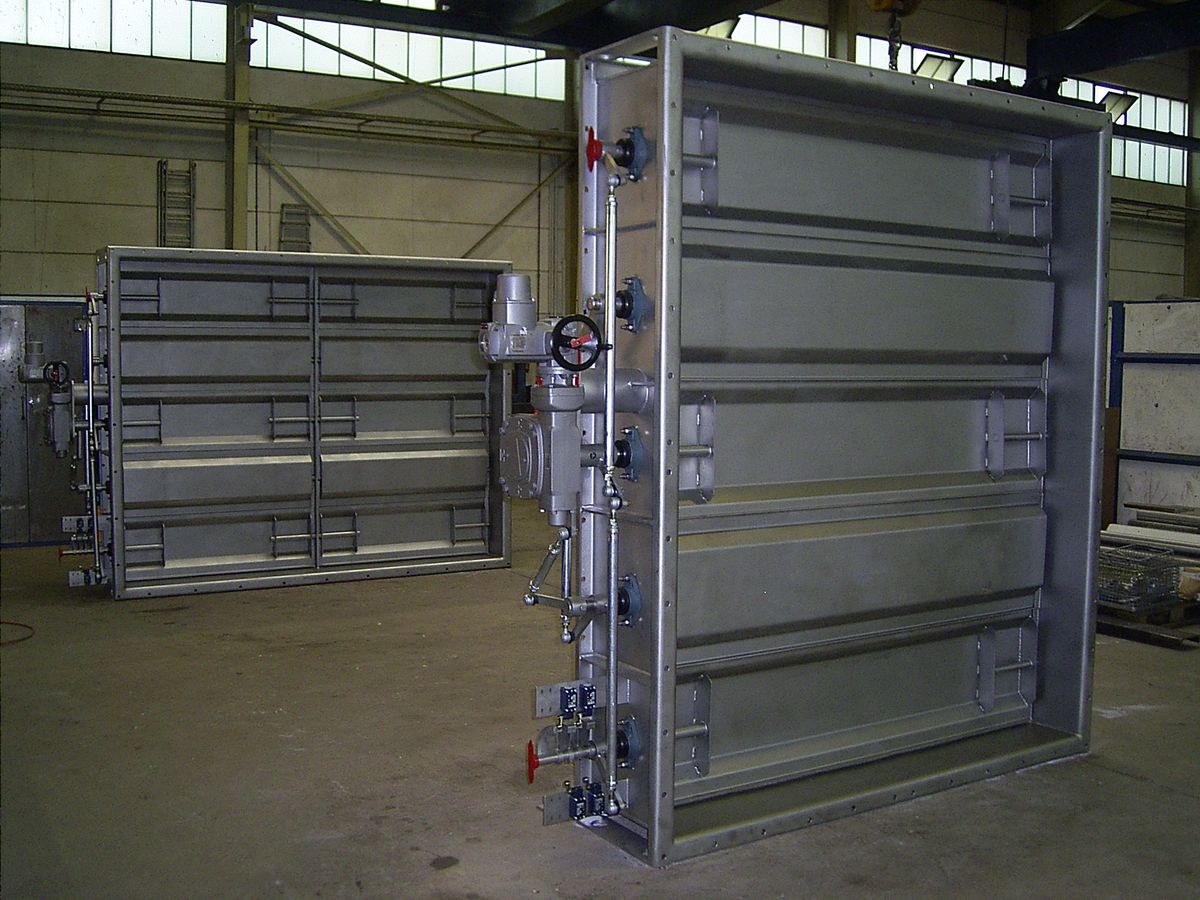

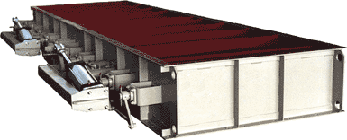

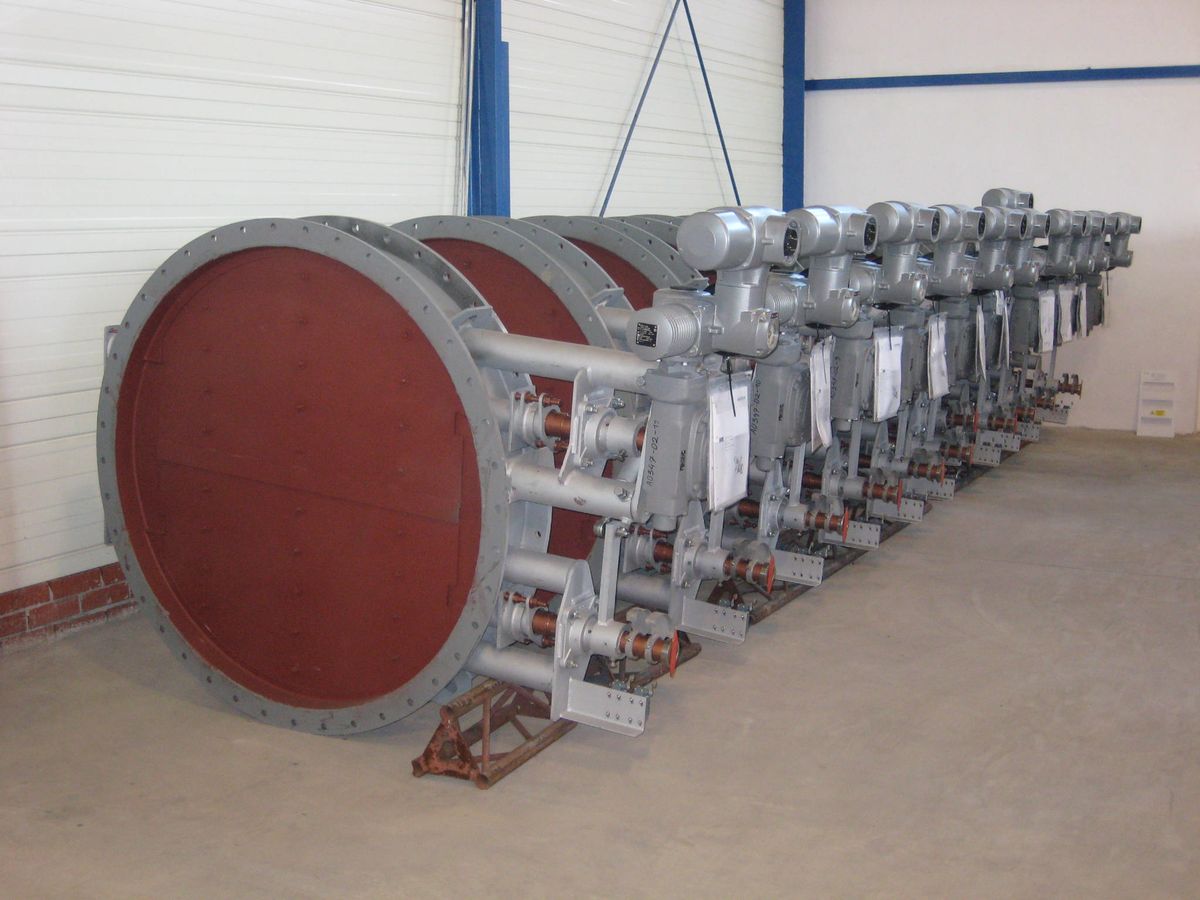

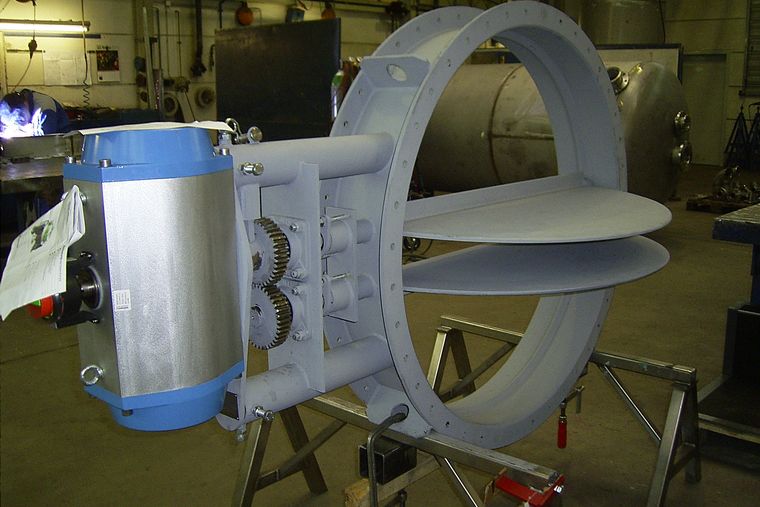

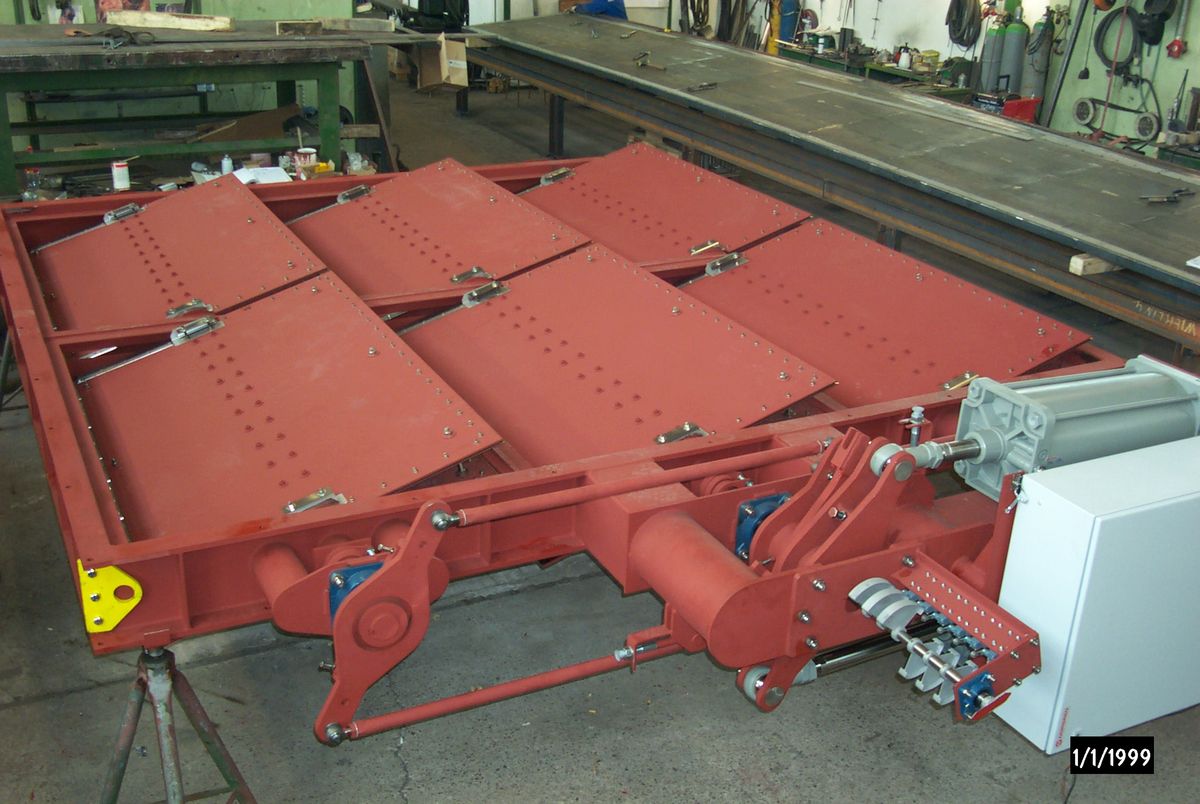

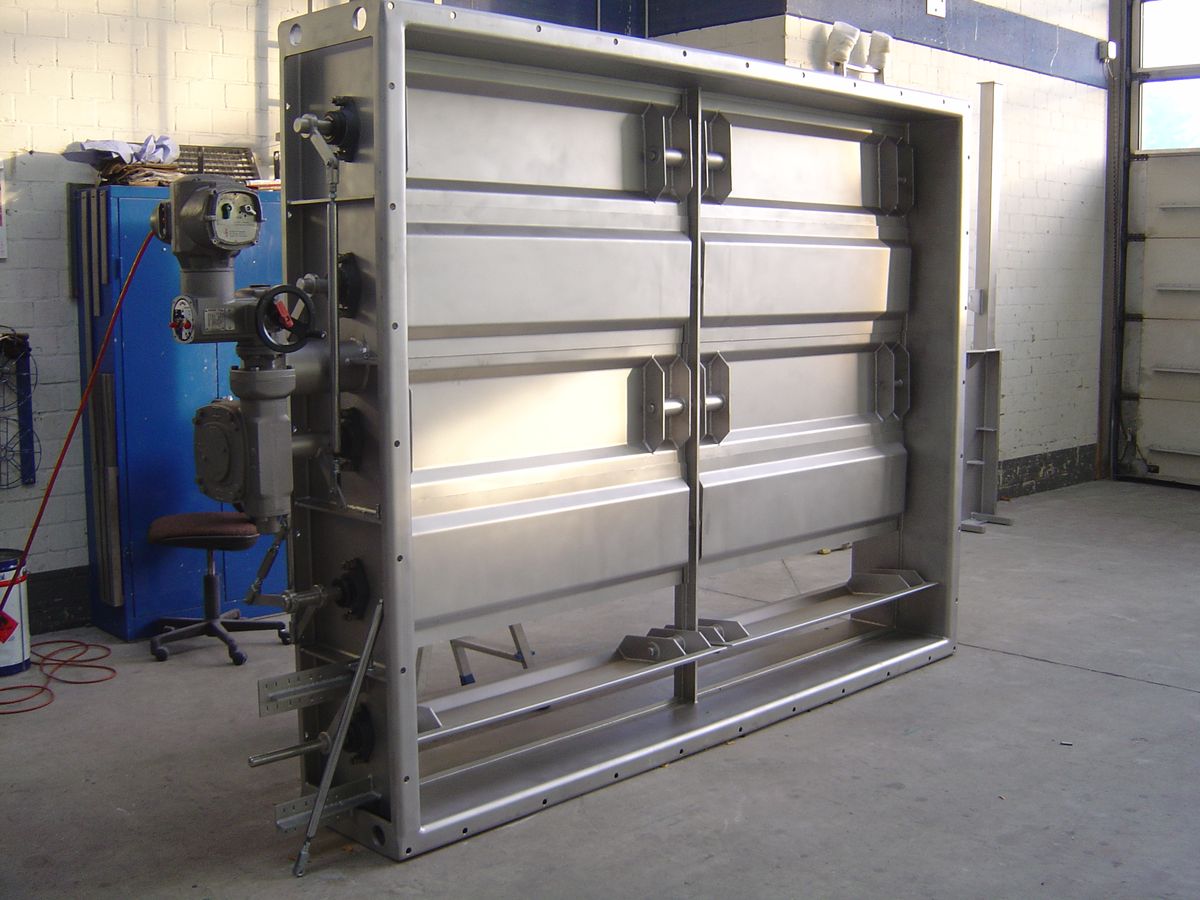

Bildergalerie Jalousieklappen (zum vergrößern bitte anklicken)
